Недостаточно пробурить и обсадить скважину. Необходимо защитить насос и другое оборудование от попадания твердых частиц и волокон. Водозаборная часть скважины должна быть отделена от насоса фильтром. В зависимости от объекта фильтрации, фильтрующий элемент будет иметь разные характеристики. Простейший фильтр в нижней части обсадной трубы можно изготовить самостоятельно. Для того, чтобы фильтр работал эффективно, в процессе его создания необходимо следовать рекомендациям.
Что понадобится для работы?
Для создания фильтра своими руками нам понадобятся следующие инструменты и материала:
- металлическая труба
- стальной лист
- оцинкованная проволока
- гравий
- дрель
- строительный степлер
- рулетка
- газовый резак
- сварочный аппарат
Мы можем сделать фильтр одного из четырех типов:
- с отверстиями
- щелевой
- проволочный
- гравийный
Любой из вариантов выполняет основную задачу — препятствует мелким фрагментам и частицам проникать внутрь эксплуатационной колонны. Зона фильтрации располагается в скважине в нижней части, занимая 1-1,5 м от длины трубы.

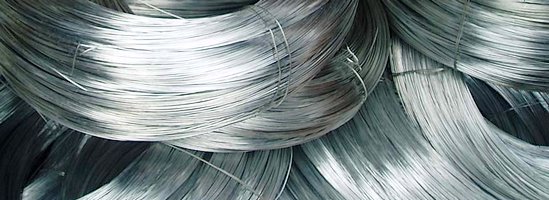

стальная проволока оцинкованная
Проволочный фильтр
Не самая простая, но достаточно популярная конструкция. Важно подобрать прочные материалы. На трубе размечаем водозаборные зоны. Газовым резаком делаем вертикальные отверстия шириной до 2 см и шагом 2 см. Используя оцинкованную проволоку, делаем обмотку с шагом 2-4 мм, проволоку накладываем на трубу с некоторым натяжением, фиксируем сваркой. Донную часть трубы закрываем проволокой с таким же шагом.
Работа по созданию проволочного фильтра кропотливая, требует точности и аккуратности. Может занять довольно много времени, учитывая общую длину фильтрующей части. При правильном изготовлении фильтр будет достаточно прочен, так как металлическая проволока толще, чем нити в плетеном сетчатом фильтре.
Гравийный фильтр
Этот вариант можно считать самым простым. В металлической пластине в шахматном порядке просверливаем небольшие отверстия, пластину привариваем к нижней части трубы, защищая донный забор воды. По всей поверхности выбранной части трубы в шахматном порядке также сверлятся отверстия. Важно обеспечить наклон оси сверления приблизительно 45 градусов. Это уменьшит количество частиц, попадающих в фильтр сверху из затрубного пространства. Во внутреннюю часть трубы с просверленными отверстиями засыпается мелкий гравий. При всей простоте и относительно неплохой эффективности такой фильтр имеет большую массу, неудобен для прочистки или ремонта.

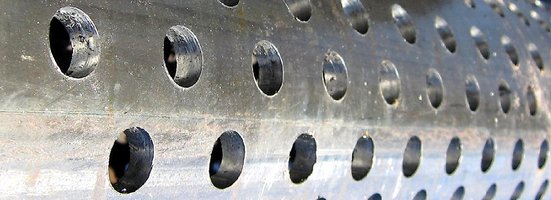

перфорированная труба для гравийного фильтра
Фильтр с сеткой
На поверхности трубы с наклоном 45 градусов в шахматном порядке сверлим отверстия, как для гравийного фильтра. Часть трубы с отверстиями оборачиваем с некоторым натяжением фильтровочной сеткой. В зависимости от размеров ячеек, сетку можно обернуть два раза, сделав фильтр двухслойным. Это повысит качество фильтрации и надежность. Сетку фиксируем с помощью строительного степлера, крепежные скобы размещаем с шагом 20 мм. Донную часть с просверленной пластиной также обтягиваем сеткой.

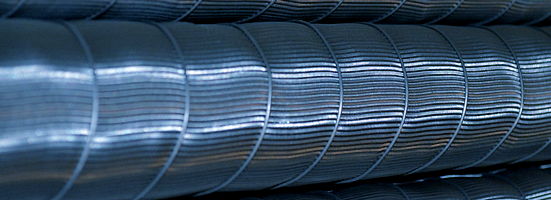

фильтр со стальной сеткой галунного плетения
Щелевой фильтр
Щелевые фильтры за счет особенностей конструкции обладают высокой пропускной способностью и хорошей защитой от посторонних частиц. Газовым резаком в обсадной трубе делаем горизонтальные щелевидные прорези длиной около 1/4 части окружности, шириной 5-10 мм. Прорези должны располагаться двумя вертикальными группами на противоположных сторонах трубы. Сверху на часть трубы с прорезями натягиваем специальную фильтрующую стальную сетку. Крепим сетку к трубе точечной сваркой в нескольких местах. Вдоль фильтра протягиваются несколько кусков стальной проволоки, которые будут выполнять роль фиксатора для сетчатого фильтра. Каждый фрагмент проволоки приваривается в нескольких точках.

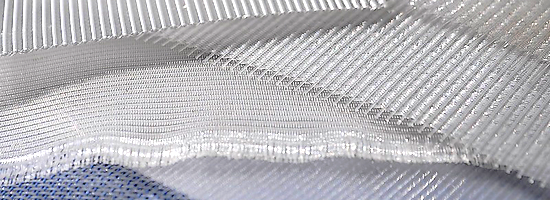

синтетическая сетка галунного плетения
Выбираем оптимальный фильтр
Выбор лучшего фильтра зависит от потребности в воде, степени загрязненности источника и размеров частиц загрязнения. И, конечно, от того, сколько сил и средств Вы готовы вложить в изготовление фильтра.
Если вода загрязнена не очень сильно, а размеры посторонних частиц достаточно велики, то можно использовать один самых простых вариантов. В этом случае и вода будет очищена, и производительность не пострадает, так фильтр не будет создавать сопротивление потоку. Но даже если в описании насоса сказано, что изделие рассчитано на сравнительно крупные песчинки, выбирайте такой тип фильтра, чтобы попадающие песчинки были как можно меньшего размера. Любая модель насоса при попадании песка и других абразивных частиц работает в режиме повышенного износа.
Не экономьте на фильтре. Даже если скважинный насос какое-то время будет работать, перекачивая воду с песком, то трубопроводная и запорная арматура, и, тем более, бытовая техника очень быстро выйдут из строя.
