Делаем минибур своими руками


delaem minibur svoimi rukami circle 100.png
Простейший и быстрый способ добраться до ближайшего неглубокого водоносного горизонта — использовать минибур. Конструкция компактной буровой установки достаточно проста и ее можно изготовить самостоятельно. Изготовление данного оборудования потребует наличия некоторых навыков, так как в производстве присутствуют слесарные и сварочные работы.


Зачем делать минибур самостоятельно?

Есть смысл в этой «самодеятельности»? Давайте рассмотрим ситуацию более подробно.

Скважину бурит профессиональная буровая компания

Приезжает буровая на автомобильном шасси. Скважина бурится быстро, все аспекты работы выполняются профессионально. Недостатки? Метр скважины стоит примерно 2000 р. На тесном участке буровая не сможет заехать в нужное Вам место для бурения.

Вы покупаете готовый минибур у фирмы-производителя

Промышленное изготовление техники гарантирует быстрое и удобное бурение. Но только если не купите случайно дешевый вариант со скрытыми недочетами в конструкции. На качественные модели часто завышена цена.

Вы самостоятельно изготавливаете минибур

Очевидно, что такого агрегата будет низкая себестоимость. Однако изготовление деталей и монтаж надо производить в полном соответствии с техническим руководством. В противном случае за небольшие деньги Вы получите не эффективно работающий аппарат.

Если минибур будет соответствовать всем инженерным требованиям, то кроме бурения на собственном участке Вы сможете помочь своим соседям и знакомым. Может быть даже организуете свой малый бизнес. Конструкции минибуровых не только компактны, но также легко разбираются и перевозятся на новое место. Решаясь на самостоятельное производство бура учитывайте, что первоначально общее время изготовления всех деталей, сборки бура, подгонки узлов и проверке в работе может занять несколько недель.

Какие бывают минибуровые установки?

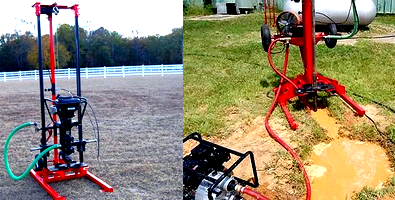

Вращательный метод бурения

В основном минибуровые установки используют роторный, то есть вращательный метод бурения. Такой метод не требует значительных перемещений узлов и деталей (как например при ударно-канатном методе), и бур получается компактным. Вращательное движение буровой штанге может передаваться от двигателя, либо быть результатом приложения мускульной силы. В нижней части штанги закреплен бур, рассчитанный на мягкий и средний по твердости грунты.

delaem minibur svoimi rukami shnek bur.png

Если в грунте много камней или грунт скальный, то буровая установка должна быть оборудована гидравликой для увеличения усилия подачи и крутящего момента. При относительно глубоком размещении водоносного горизонта потребуется телескопическая мачта высотой более 5 м. Такие дополнения делают буровую установку сложнее, тяжелее и дороже. Снижается удобство быстрой переброски бура на легковом автомобиле в нужное место для проведения работ.

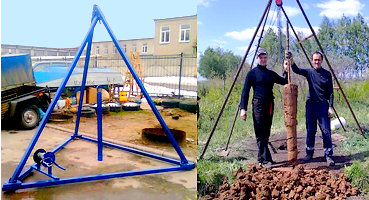

Ударно-канатный метод

Тяжелое металлическое долото циклически поднимается и сбрасывается на грунт в точку бурения. С каждым ударом порода разрушается все глубже, образуя горную выработку круглого сечения. В зависимости от конструкции буровой установки, измельченная порода удаляется самим долотом, либо желонкой. В вязком влажном грунте большие затруднения может вызвать очистка долота или желонки.

delaem minibur svoimi rukami.png

Ударно-канатная буровая установка очень проста, но возвратно-поступательные движения в вертикальной плоскости и необходимая высота для создания кинетической энергии для падающего долота неизбежно приводят к большим габаритам. Высота установки должна быть не менее 5 м. Другой недостаток — малая скорость проходки и общая низкая технологичность процесса бурения. Для перевозки установку необходимо полностью разобрать. В качестве привода может выступать электрический двигатель, либо мускульная сила.

Ручное шнековое бурение

Это вариант вращательного бурения, но его простота заслуживает отдельного упоминания. С одной стороны мускульная сила одного или двух человек не позволит пробурить глубже нескольких метров (многое зависит от типа грунта), с другой — компактное и недорогое устройство можно в разобранном виде без проблем перевозить на легковом автомобиле. В установке используется разборная тренога из металлических труб. Трубы длиной 1,0-1,5 м, диаметр 5-10 см. В верхней части треноги закреплен лебедка-блок для металлического троса, которым в некоторых ситуациях поднимается и опускается буровой инструмент — шнек. Вертикальное перемещение шнека может быть механизировано с помощью небольшого электрического двигателя.

delaem minibur svoimi rukami handle.png

Бур может быть изготовлен из куска металлической трубы с одной стороны который сделан шнек — под определенным углом наварены заточенные металлические пластины-резцы. Труба должна иметь довольно большую массу — порядка 70-80 кг. К трубе-шнеку крепится поперечные ручки-рычаги. В подготовленное отверстие в земле вставляется шнековый бур. Прикладывая усилия к поперечным ручкам, бур проворачивается несколько раз, ввинчиваясь в землю. Затем бур извлекается и чистится от скопившегося внутри трубы породы. Бурение повторяется вплоть до достижения необходимой глубины, либо до обнаружения ближайшего водоносного горизонта. Буровую штангу, к которой крепится труба-шнек, можно удлинять, соединяя несколько штанг муфтами. Несколько соединенных вместе штанг весят довольно много и чтобы их поднять используется лебедка-блок.

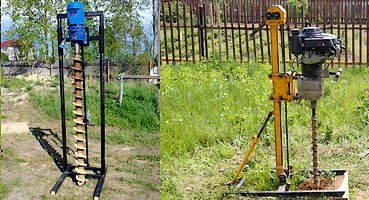

Гидробурение

Разновидность шнекового бурения, использующее размягчение породы водой. Данная буровая установка довольно сложна по конструкции и сделать качественно некоторые ее узлы вряд ли получится. Если Вам нужна именно такая буровая установка, то лучше приобрести ее у официального производителя или взять в аренду. К тому же при работе понадобится приямок для сбора бурового раствора и источник воды.

delaem minibur svoimi rukami hydro.png

Процесс бурения шнеком оптимизируется благодаря постоянному поступлению воды в забой. Смесь породы с водой охлаждает и смазывает инструмент, снижая сопротивление вращения. Поднимающаяся вода выносит на поверхность часть выбранного грунта в приямок, освобождая скважину. При увеличении глубины буровая колонна наращивается дополнительными штангами.

В целом метод технически довольно сложный для самостоятельного освоения и применения. Но если Вы решитесь, то вот общий перечень необходимого оборудования:

  • опорная металлическая тренога или каркас
  • стальной трос
  • электрическая лебедка
  • мотор с редуктором для вращения бура
  • бур
  • электропомпа для подачи воды
  • два буровых рукава
  • вертлюг

Какие понадобятся инструменты:

  • ножовка
  • болгарка
  • дрель
  • токарный станок
  • сварочный аппарат

Гидробурение неприменимо в твердых каменистых грунтах.
