Пример работ по обустройству скважин д. Ямкино, Ногинский район

• источник - артезианская скважина
• глубина скважины - 33 м
• динамический уровень - 17 м
• глубина опускания насоса - 25 м
• водопотребление - до 2 м³/час

Организовать водоснабжение дома и бани из артезианской скважины. Условия работы: неустойчивый песчаный грунт, близко грунтовые воды.

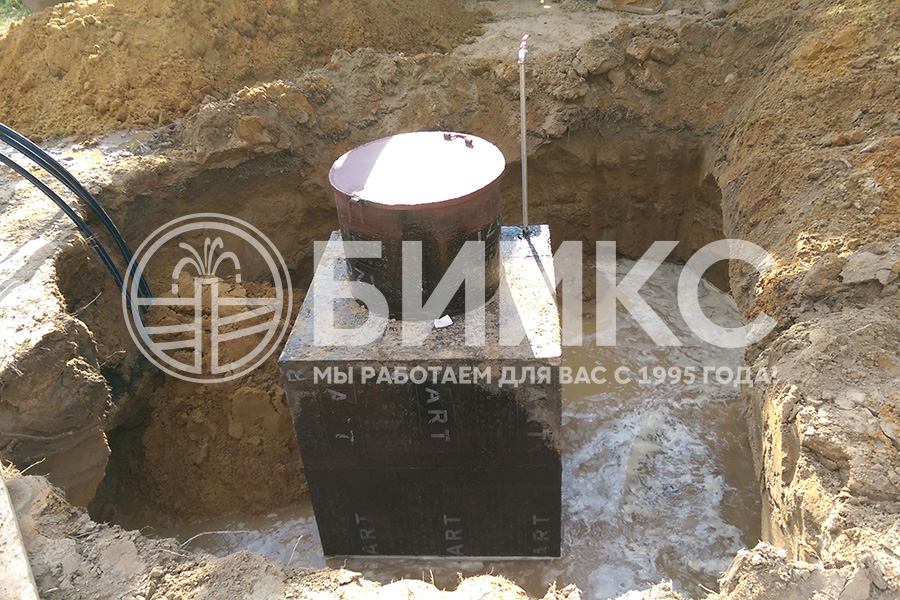

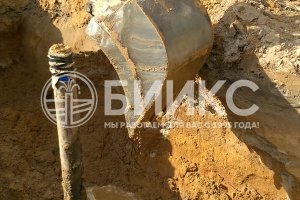

Заказчик пожелал для обустройства скважины использовать кессон, чтобы водоподъемное оборудование не занимало место в доме. Работу по монтажу кессона осложнил слабый песчаный грунт и близкое расположение грунтовых вод. Пришлось использовать экскаватор для создания котлована. Загородный участок был освоен не полностью, поэтому проблем с заездом тяжелой техники не возникло. С учетом ситуации был установлен усиленный утепленный кессон, специально спроектированный для неустойчивых грунтов.

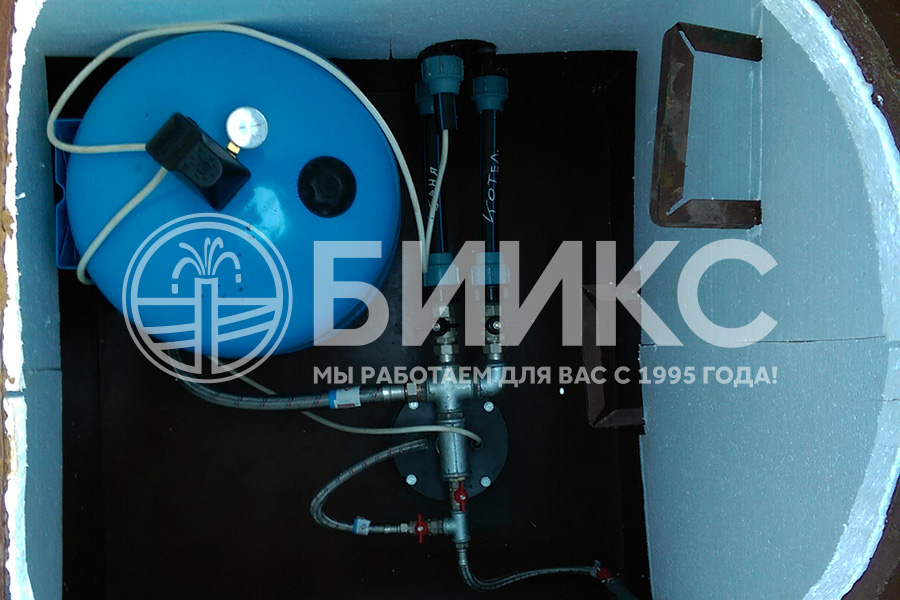

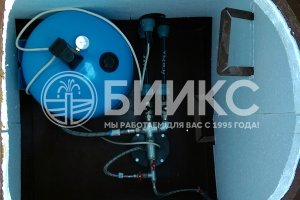

В скважину диаметром 133 мм на трубе ПНД 40 длиной 25 м опустили центробежный насос Grundfos SQ 2-70. Данная модель имеет функцию плавного пуска и повышенную износоустойчивость, снабжена встроенной защитой от колебания напряжения, перегрузки, перегрева и «сухого» хода. Верхнюю часть скважины герметично закрыли оголовком. От оголовка к насосу подсоединены питающий электрический кабель и страховочный трос из нержавеющей стали. Нижние 15 м кабеля от динамического уровня до насоса имеют оболочку из экологически чистого и безопасного пищевого пластика. На оголовке смонтирована распределяющая гребенка, имеющая два выхода для водопроводных труб — в баню и в котельную. Также на гребенке есть ответвления к системе слива воды, к мембранному баку и к поливочному крану, выведенному на поверхность рядом с кессоном. В кессоне были смонтированы мембранный бак Belamos объемом 80 л, задача которого поддерживать давление в системе водоснабжения, реле давления PS-02C и манометр.

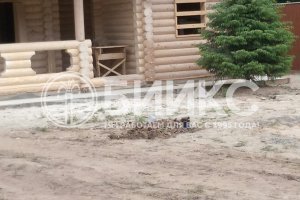

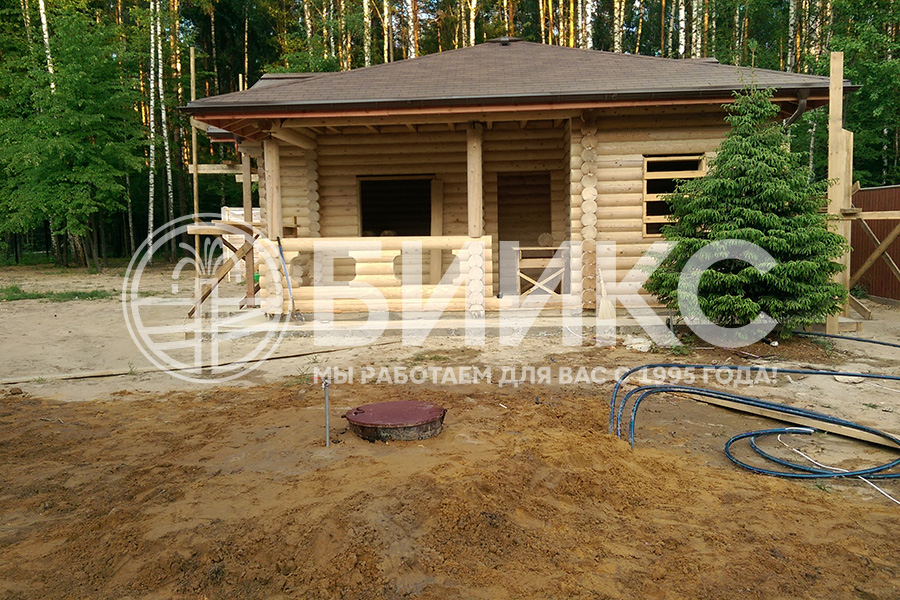

Из кессона к точкам водоразбора в доме и бане ведут водопроводные трубы ПНД 32. Такая же труба использована для защиты силового кабеля, подключенного к щитку в доме и питающего скважинный насос. По окончании монтажа водоподъемного оборудования и коммуникаций были проведены пуско-наладочные работы. На момент установки водоподъемного оборудования строительство дома еще не было закончено, поэтому часть земляных и монтажных работ по организации водоснабжения заказчик перенес на более поздний срок.
