Пример работ по обустройству скважин д. Комягино, Пушкинский район

Задача

Организовать стабильное поступление артезианской воды в дом в требуемом объеме. Сделать поливочный кран.

Исходные данные

  • источник - артезианская скважина
  • глубина скважины - 105 м
  • динамический уровень - 35 м
  • глубина опускания насоса - 45 м
  • водопотребление - до 2 м³/час

Фото с места работ

д. Комягино, Пушкинский район
д. Комягино, Пушкинский район
д. Комягино, Пушкинский район


до начала работ и результат после

Решение

Уровень грунтовых вод на участке низкий, поэтому было принято решение использовать стальной квадратный кессон. Данная модель кессона имеет большой объем для размещения водоподъемного оборудования. Кессон изнутри утеплен листами пенопласта для защиты оборудования от промерзания. Стальная запирающаяся крышка надежно оградит от несанкционированного проникновения.

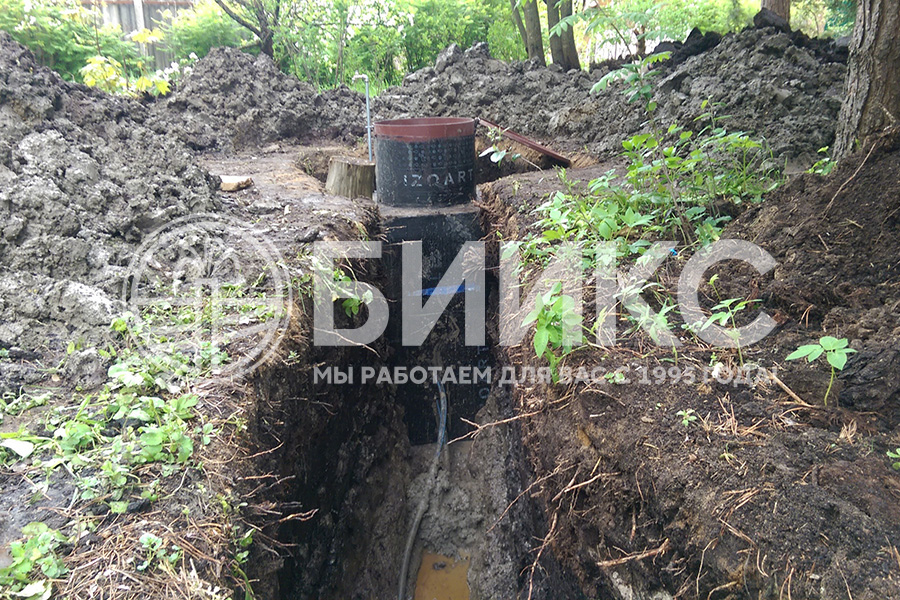

Траншея и котлован выкопаны на глубине непромерзания. Это сделано для защиты водоподъемного оборудования и водоподающей трубы от замерзания в зимнее время. Расстояние от скважины до точки ввода трубы в дом составляет около 20 м.

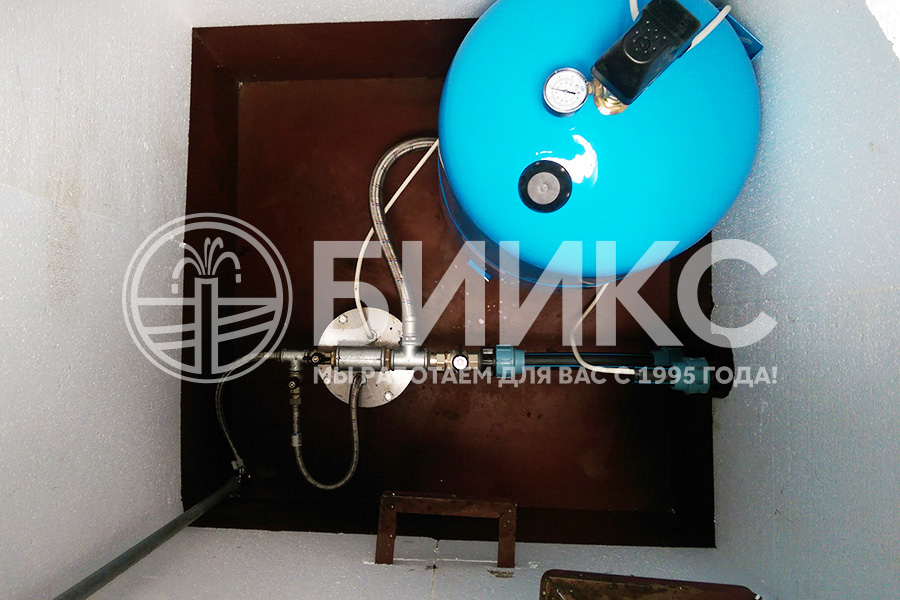

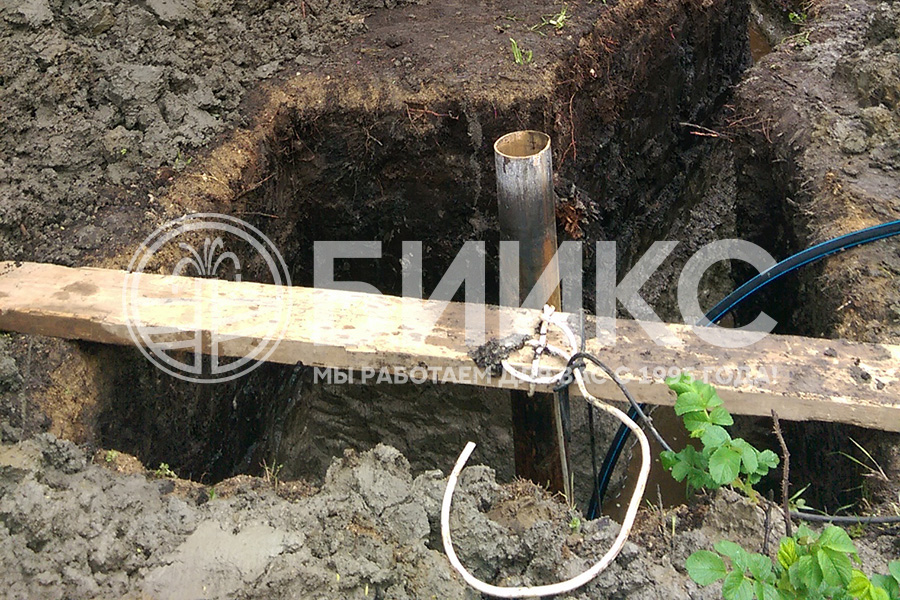

Кессон опускается в котлован. Верхняя часть стальной обсадной трубы диаметром 133 мм герметично приваривается к гильзе в нижней части кессона. В обсадную трубу опускается заранее подготовленная связка из водоподающей трубы ПНД 40, электрического кабеля, стального страховочного троса и скважинного насоса. Скважинный насос Speroni STS 1316 диаметром 4 дюйма страхуется стальным нержавеющим тросом диаметром 5 мм. На оголовке скважины монтируется распределительная гребенка к которой подключаются все гидравлические коммуникации. Отдельный отвод от гребенки использован для поливочного крана, который размещается непосредственно рядом с кессоном. В кессоне установлены: мембранный бак на 100 л, реле давления, манометр.

Траншея выкопана с изгибом в обход деревьев, растущих на участке. По дну траншеи проложены две трубы ПНД 32. Одна труба используется для подачи воды в дом к потребителям, вторая играет роль защитного кабельного канала для силового электрического кабеля ПВС, питающего скважинный насос. В фундаменте дома пробито отверстие для ввода водоподающей трубы. Для защиты от промерзания участка водоподающей трубы, поднимающейся из траншеи в дом, были использованы теплоизоляция термофлекс и подогревающий электрический кабель.
