Делаем компактный бур из бензопилы

delaem kompakt bur iz benzopili circle 100.png Многие из нас на даче пользовались простым ручным шнековым буром. А если отверстие в земле надо сделать глубже, а грунт очень плотный? Или надо пробурить много отверстий под столбы для возведения забора? Как раз для таких ситуаций, для экономии сил и времени мы предлагаем Вам сделать компактный бур из бензопилы. Необходимо совместить два узла — роторный привод на бензиновой тяге и шнек.


Какие нужны материалы и инструменты?

Для изготовления бура из бензопилы нам понадобятся:

  • бензиновый двигатель от бензопилы
  • редуктор для изменения передаточного отношения и крутящего момента
  • шнековый бур
  • металлическая труба
  • дисковая пила «болгарка»
  • дрель
  • сварочный аппарат

Расчет будущего бензобура

Расчет необходимо сделать для проверки совместимости параметров бензинового двигателя и редуктора. Вал двигателя вращается с очень большой скоростью. Задача редуктора эту скорость понизить, при этом возрастает мощность, которая как раз и нужна для бурения плотной и вязкой земли. Если у Вас нет опыта проведения подобных расчетов, то обратитесь к специалисту. В результате полученного расчета станет возможным подобрать максимально эффективный редуктор к двигателю. Если же у Вас есть инженерные знания и опыт в этой области, то можно не только произвести расчет соответствия двигателя с редуктором, но и изготовить редуктор самостоятельно. Но учитывая нагрузки и важность стабильной работы все же надежнее приобрести редуктор промышленного производства.

Сборка: соединяем бур с бензопилой

Проверив расчетом теоретическую совместимость двигателя с редуктором, начинаем сборку изделия — соединяем шнековый бур с бензопилой. Для надежного крепления элементов бензобура надо изготовить прочный корпус-каркас. Для этой цели используем металлическую трубу. Делаем на трубе поперечные надрезы глубиной немного больше радиуса трубы. Чтобы труба легко сгибалась, надо сделать около 5 надрезов на расстоянии 5 мм друг от друга. Если прямой угол не получается из-за слишком широких фрагментов трубы, расточите прорези болгаркой. Сгибаем трубу по полученным надрезам. Нужно, чтобы получился прямоугольник размером 35х45 см. Таким же методом изготавливаем рамку размерами 10х10 см. Завариваем углы на обеих рамках для повышения прочности обеих конструкций.

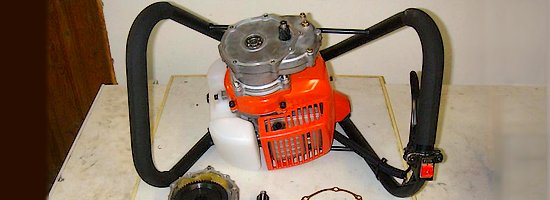

delaem kompakt bur iz benzopili 01.png
каркас мотобура с редуктором

Две металлические рамки надо соединить одну над другой так, чтобы получилась фигура, напоминающая усеченную пирамиду, расстояние между рамками должно составлять 30 см. Углы рамок соединяем сваркой четырьмя отрезками металлической трубы. В центре получившейся конструкции разместится двигатель и редуктор.

Указанные выше размеры, углы и взаимное расположение элементов конструкции могут отличаться в каждом конкретном случае, поскольку нам неизвестны габариты узлов, которые Вы будете использовать.

Монтируем двигатель

Перед тем, как закрепить двигатель в сварной рамочной конструкции, надо решить, будет ли он съемным или стационарным. Если у Вас есть планы использовать бензиновый двигатель где-то еще — например, в той же бензопиле, то двигатель должен быстро и просто сниматься. Для временной, но надежной фиксации двигателя можно использовать разные методы — болты с гайками, прижимную рамку, хомуты, скобы и т.д. Если Вы смогли изготовить сварную крепежную раму из металлических труб, то выбрать способ надежного крепления двигателя с возможностью его быстрого демонтажа не станет проблемы. Как и в случае с рамой точных размеров элементов крепления мы дать не можем, все подобные конструкции получаются индивидуальными при некотором внешнем сходстве.

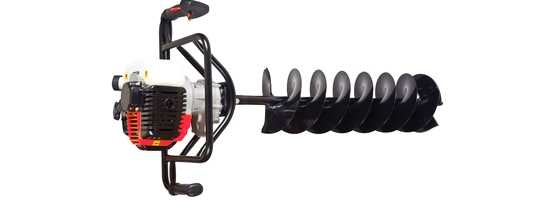

delaem kompakt bur iz benzopili v sbore.png
общий вид мотобура

Из общего можно лишь обратить внимание на то, что корпуса бензиновых пил изготавливаются из пластика. Мягкость данного материала усложняет организацию надежной сборно-разборной системы фиксации двигателя и редуктора в раме, учитывая сильную вибрацию изделия в рабочем режиме. Не забудьте удобно разместить узел управления дроссельной заслонкой.

Нужны ли сегодня старые бензопилы?

Наверное, у многих лежат в сараях и кладовках старые бензопилы типа «Дружба». Долгое время выбросить пилу было жалко, и вот очень кстати она пригодилась для изготовления бура. У такой пилы достаточно мощный и, что важно, низкооборотистый двигатель. С креплением такого двигателя сложностей возникнуть не должно. Рукоятку управления подачей топлива устанавливаем на верхней (меньшей) рамке. Грунт очень неравномерен по своей структуре — слои различной плотности и вязкости, камни, корни и т.д. Бур может соскочить, резко увеличить обороты, пойти в сторону, поэтому мы настоятельно рекомендуем рядом с механизмом управления подачей топлива разместить систему аварийного выключения двигателя.

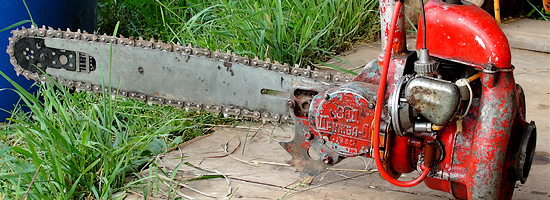

delaem kompakt bur iz benzopili old pila 02.png
старая бензопила "Дружба"

Некоторые старые советские пилы достаточно габариты, что предполагает увеличение размеров бензобура. Перед началом работ прикиньте, будет ли удобно управлять такой конструкцией. В остальном же бензопилы «Дружба», «Урал» и им подобные вполне подходят для нашей задачи.

Передача крутящего момента: цепь или вал?

Чтобы передать крутящий момент от мотора к редуктору специалисты и практики не рекомендуют применять цепную передачу. Данное решение не очень надежно и небезопасно. Лучше всего для передачи усилия с двигателя на редуктор использовать промежуточный вал. Деталь эта не очень сложная, и если Вам не удастся ее найти, то можно заказать знакомому токарю.

Часто возникает вопрос об использовании гибкого вала. Удобство такой детали очевидно — не нужно точно подгонять расположение двигателя и редуктора, Вы можете разместить их по своему усмотрению. Однако в отличие от жестких металлических деталей любые гибкие изделия имеют пониженную механическую прочность и надежность. В принципе гибкий вал использовать в самодельном буре на бензиновом двигателе можно. Вопрос лишь в том, какой будет скорость вращения и какое максимальное усилие будет приложено к валу. И что случится со все конструкцией, если это усилие будет приложено. В любом случае гибкий вал должен быть отделен от оператора прочным защитным кожухом.

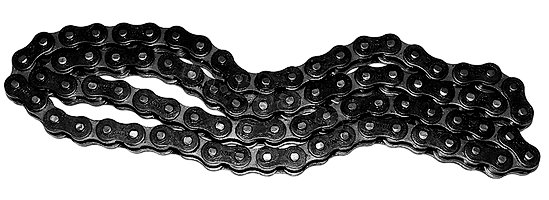

delaem kompakt bur iz benzopili tsep reduktora.png
цепь редуктора мотобура

Конструкция будет проще, если гибкий вал должен передать вращение не от двигателя к редуктору, а от редуктора к буру. В этом случае вал можно спрятать в трубе, играющей одновременно роль силового элемента конструкции и защитного кожуха. Скорости вращения при таком варианте ниже. Учитывая гибкость вала, можно при необходимости создать нестандартную конструкцию, где бур и привод не будут соосны.

Крепим шнековый бур

Шнековый бур должен быть закреплен очень надежно. Сделать это проще, чем зафиксировать двигатель в раме. В качестве прочного конструктивного элемента чаще всего выступает металлическая труба. Бур крепится к валу не стационарно, а так, чтобы его можно было снять и заменить на изделие другой конфигурации — змеевик, долото, бур-ложка и др. Для съемного крепления бура можно использовать шпильки и шпонки.

Не только бензопила!

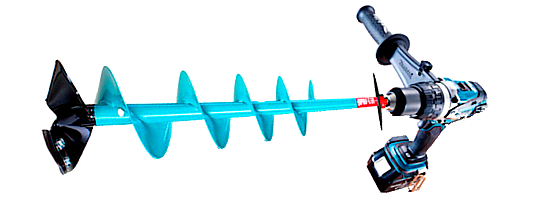

delaem kompakt bur iz benzopili drel.png
бур из дрели

Немного дополним наш рассказ: бензиновый двигатель может быть взят не только от бензопилы, но также от газонокосилки, триммера и т.д. Вы можете использовать любой роторный привод - например, электрический. Главное, проведите расчет на сопряжение с редутором, проверьте, хватит ли Вам получаемой мощности для грунта той или иной плотности.
