Обустройство устья скважины

Обустройство устья скважины производится, чтобы:

• затруднить несанкционированный доступ к скважине;
• предотвратить замерзание воды в напорном трубопроводе;
• обеспечить возможность проведения сервисных/ремонтных работ.

В настоящее время получили распространение четыре способа обустройства:

Адаптер

Кессон

Колодец

Павильон

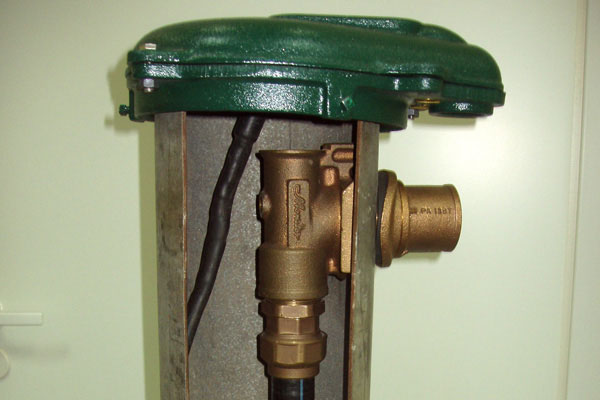

Скважинный адаптер

скважинный адаптер

Самая низкая цена обустройства скважины и самые значительные недостатки. Адаптер представляет собой герметичную конструкцию из двух частей: одна крепится на обсадную трубу на глубине непромерзания - другая на конец напорного стояка, идущего от насоса. Главный недостаток такого решения - нет доступа к месту соединения адаптера с напорным водопроводом, идущим к потребителю. Поэтому невозможно оперативно узнать о разгерметизации скважинного адаптера. К тому же, часть адаптера значительно выступает внутрь обсадной трубы, а это значит, что приходится использовать насосы меньшего диаметра.

Достоинства скважинного адаптера:

1. 1. Низкая цена.
2. 2. Снижение объема земляных работ.
3. 3. Обустройство возможно при недостатке свободного места.

Недостатки скважинного адаптера:

1. 1. Нельзя сделать выход на два дома.
2. 2. Нельзя использовать в случае с двойной обсадкой и/или бурении с кондуктором.
3. 3. Ограничение выбора насоса (по диаметру).
4. 4. Ограничение по глубине монтажа.

Заключение: можно рекомендовать при невозможности установки кессона.

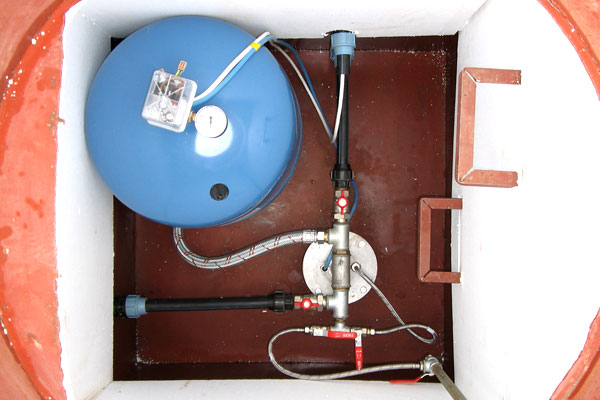

Кессон

кессон

Кессон - герметичная стальная конструкция, размещаемая в грунте на глубине непромерзания (в центральном регионе это около 1,7 м). Внешняя поверхность кессона гидроизолирована битумной мастикой и армированной стеклотканью. Внутренняя поверхность кессона утеплена пенопластом. Стальная гильза в днище кессона одевается на обсадную трубу и герметично обваривается. Подобным способом организован ввод остальных труб и кабелей. Кессон герметизируется чтобы избежать попадание в него грунтовых вод. На люке есть петли для навесного замка.

Достоинства кессона:

1. 1. Герметичная конструкция.
2. 2. Есть защита от промерзания.
3. 3. Есть место для размещения гидроаккумулятора и автоматики.
4. 4. Есть защита от несанкционированного доступа.
5. 5. Высокая скорость и низкая стоимость монтажа.
6. 6. Производится монтаж без подъемной техники.

Недостатки: высокая стоимость самого кессона.

Колодец

колодец

Единственное достоинство колодца - дешевизна используемых материалов. Но его создание сопряжено с гораздо большими трудозатратами и временем монтажа, чем в варианте с кессоном.

Стенки колодца делаются из бетонных колец или способом кирпичной кладки, а дно заливается бетоном. Такая технология не обеспечивает абсолютную герметичность, особенно в местах ввода трубопроводов и кабелей. Также сложно обеспечить теплоизоляцию колодца – круглые в сечении стенки затрудняют крепление листов теплоизолирующего материала (пенополистирола).

Сумма недостатков оказалось критичной для общей гарантии качества работ, и наша компания отказалась от строительства колодцев. Но разрешается монтаж оборудования в колодце заказчика. В этом случае ответственность за герметичность и теплоизоляцию ложится на заказчика.

Достоинства колодца: низкая стоимость материалов.

Недостатки колодца:

1. 1. Сложно обеспечить герметичность.
2. 2. Высокий риск промерзания.
3. 3. Невозможно разместить гидроаккумулятор и реле давления.
4. 4. Необходима подъемная техника при монтаже колец.
5. 5. Значительные трудо- и временные затраты.

Заключение: не рекомендуется к использованию.

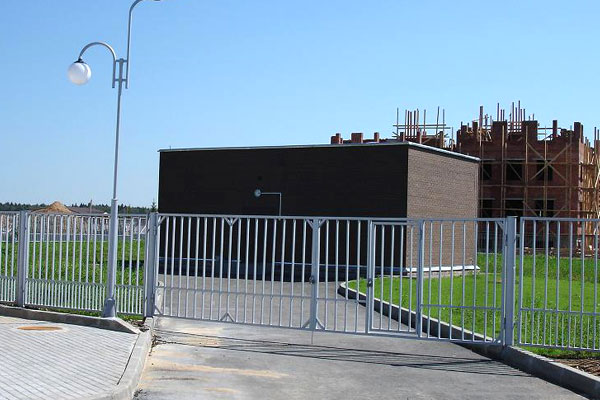

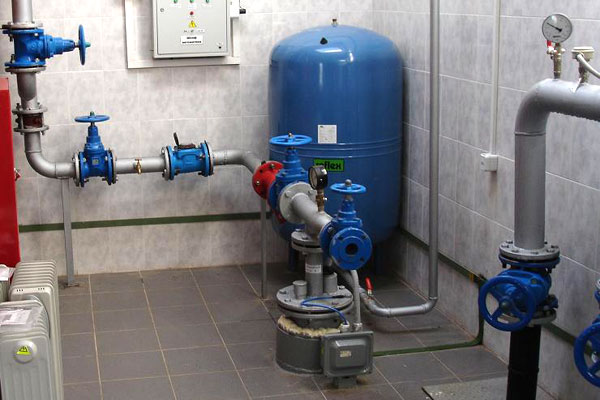

Павильон

павильон

Наиболее дорогое решение. Использование оправдано в коллективных системах водоснабжения. Главное предназначение павильона – размещение оборудования (гидробаки, станции второго подъема, системы очистки воды и т.д.). Устье скважины и люк над скважиной, соответственно, желательно расположить внутри павильона.

Достоинства павильона:

1. 1. Удобство обслуживания и ремонта оборудования.
2. 2. В помещении сохраняется низкая влажность (в заглубленных конструкциях доходит до 100%).
3. 3. Все оборудование свободно размещается.

Недостатки павильона: высокая стоимость из-за необходимости выделения большой площади под павильон и больших затрат на отапливание в холодное время.

Заключение: рекомендуется для использования в коллективных системах водоснабжения.
