Оборудование для обустройства скважины на воду, водоснабжения

Пробурена высокопроизводительная артезианская скважина на воду. Оборудование для обустройства системы водоснабжения должно соответствовать требованиям заказчика и максимально эффективно использовать возможности скважины.

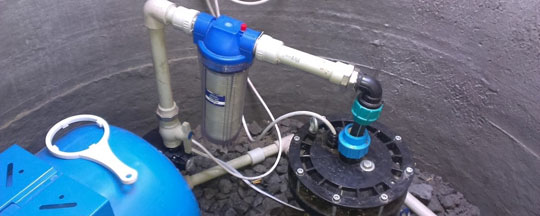

Обустройство скважины - следующий важный этап после бурения. Чтобы обеспечить загородный дом качественным водоснабжением на длительный срок необходимо установить водоподъемное оборудование: скважинный насос, управляющую автоматику, мембранный бак, электрический питающий кабель. В результате правильного выбора комплектующих высокая технологическая надежность и соответствие каждого элемента поставленной задаче позволят всей водоподъемной системе безотказно работать длительное время.

проект оборудования

Даже одно "слабое звено" в системе сделает остальное оборудование для водоснабжения практически бесполезным. Например, недостаточный объем мембранного бака не сможет обеспечить равномерной подачи воды к потребителю, а скважинный насос будет включаться слишком часто, что уменьшит его ресурс.

Каким образом выбирается нужное оборудование для водоснабжения загородного дома из большого перечня вариантов? Подбор скважинного насоса и прочих технологических элементов водоподъемной системы производится исключительно на основании результатов точных инженерных расчетов. Используются методики, помогающие определить необходимую и достаточную мощность, производительность и размеры узлов - расчет ведется по формулам, применяются специальные таблицы и диаграммы.

В основе всех расчетов лежат параметры скважины, указанные в паспорте, и объем водопотребления. Подобранная на основе этих данных система подачи воды из скважины в дом не только будет стабильно работать в стандартном режиме, но и легко справится с пиковым водопотреблением.

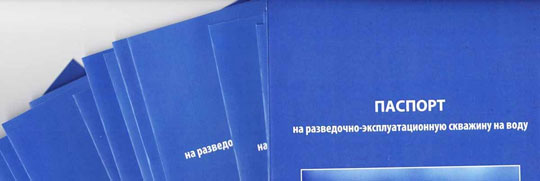

Паспорт на скважину

Для инженеров отдела автоматики при подборе оборудования для водоснабжения дома основным техническим документом является паспорт скважины, где зафиксирована вся информация, характеризующие источник воды с технологической точки зрения.

В паспорте скважины, который Вам выдадут буровики по окончании бурения, проверьте наличие следующих параметров: схема конструкции скважины, водоактивные интервалы с указанием глубин, параметры обсадных труб (материал, конструкция, толщина стенки, диаметр, глубина установки) и главный параметр - дебит, водоотдача в единицу времени.

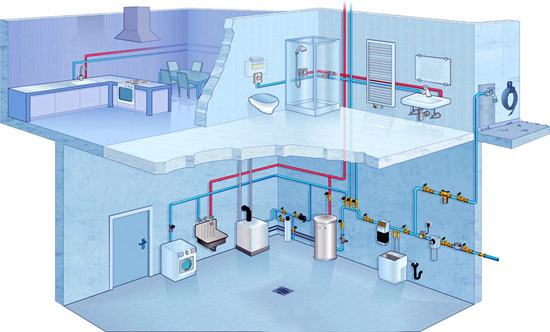

Водопотребление

Кроме параметров скважины при подборе оборудования для систем водоснабжения необходимо учитывать не только сколько воды входит в систему, но и сколько выйдет из нее - водопотребление. Во основном объем используемой воды зависит от количества потребителей (открытых кранов).

Выбор скважинного насоса происходит с учетом объемной подачи воды и напора. Характеристики каждого потребителя (душ, ванная, стиральная машина и т.д.) есть в сопровождающей его документации. Например, душ потребляет 0,5 м куб/час, посудомоечная машина — 0,02 м куб/час, поливочный кран — 1,0 м куб/час.

Наименование Расход жидкости, м³/ч
Умывальник 0,06
Унитаз 0,08
Кухонная мойка 0,30
Душ 0,50
Ванная 0,30
Стиральная машина 0,05
Посудомоечная машина 0,02
Сауна или баня 1,00
Бассейн 1,00
Поливочный кран 1,00

Таблица 1. Расход воды по основным точкам водоразбора.

Напор

Напор рассчитывается по следующей форме: H [m] = ptap x 10,2 + Hgeo + Hf, где:

ptap - напор, который необходимо создать у потребителя (не менее 2 бар)

Hgeo - разность высот между уровнем воды в скважине и потребителем

Hf - потеря напора в трубопроводах

Смотрите таблицу 2, чтобы определить потери напора (Hf) в пластиковых трубах и обычных водопроводных трубах. Верхние числа обозначают скорость потока воды в м/с. Нижние - потерю напора в метрах, приходящуюся на отрезок прямой трубы длиной 100 м.

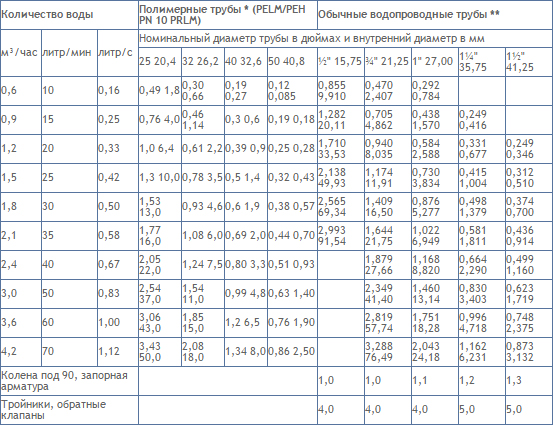

Количество воды Полимерные трубы * (PELM/PEH PN 10 PRLM) Обычные водопроводные трубы **
м³/час литр/мин литр/с Номинальный диаметр трубы в дюймах и внутренний диаметр в мм
25 20,4 32 26,2 40 32,6 50 40,8 ½" 15,75 ¾" 21,25 1" 27,00 1¼" 35,75 1½" 41,25
0,6 10 0,16 0,49 1,8 0,30 0,66 0,19 0,27 0,12 0,085 0,855 9,910 0,470 2,407 0,292 0,784
0,9 15 0,25 0,76 4,0 0,46 1,14 0,3 0,6 0,19 0,18 1,282 20,11 0,705 4,862 0,438 1,570 0,249 0,416
1,2 20 0,33 1,0 6,4 0,61 2,2 0,39 0,9 0,25 0,28 1,710 33,53 0,940 8,035 0,584 2,588 0,331 0,677 0,249 0,346
1,5 25 0,42 1,3 10,0 0,78 3,5 0,5 1,4 0,32 0,43 2,138 49,93 1,174 11,91 0,730 3,834 0,415 1,004 0,312 0,510
1,8 30 0,50 1,53 13,0 0,93 4,6 0,6 1,9 0,38 0,57 2,565 69,34 1,409 16,50 0,876 5,277 0,498 1,379 0,374 0,700
2,1 35 0,58 1,77 16,0 1,08 6,0 0,69 2,0 0,44 0,70 2,993 91,54 1,644 21,75 1,022 6,949 0,581 1,811 0,436 0,914
2,4 40 0,67 2,05 22,0 1,24 7,5 0,80 3,3 0,51 0,93 1,879 27,66 1,168 8,820 0,664 2,290 0,499 1,160
3,0 50 0,83 2,54 37,0 1,54 11,0 0,99 4,8 0,63 1,40 2,349 41,40 1,460 13,14 0,830 3,403 0,623 1,719
3,6 60 1,00 3,06 43,0 1,85 15,0 1,2 6,5 0,76 1,90 2,819 57,74 1,751 18,28 0,996 4,718 0,748 2,375
4,2 70 1,12 3,43 50,0 2,08 18,0 1,34 8,0 0,86 2,50 3,288 76,49 2,043 24,18 1,162 6,231 0,873 3,132
Колена под 90, запорная арматура 1,0 1,0 1,1 1,2 1,3
Тройники, обратные клапаны 4,0 4,0 4,0 5,0 5,0

* Таблица основывается на номограмме, шероховатость поверхности: К - 0,01 мм, температура воды: t - 10°С

** Эти данные вычислены в соответствии с формулой Х. Ланга, при а - 0,02 и температуре воды 10°С

Потери напора в коленах, запорной арматуре, тройниках и обратных клапанах эквивалентна величине отрезка прямой трубы (в метрах), приведенных в двух последних строках таблицы.

Таблица 2. Потери напора в трубах.

Исходные данные:

Требуемая объемная подача - 2,4 м³/ч

ptap - 3 бар

Hgeo - 30 м

Трубопровод представляет собой пластиковую трубу, диаметром 25 мм, длина 35 м.

В результате:

Hf = Значение из таблицы x Длину трубы = 0,22 x 35 м = 7,7 м

H [m] = ptap x 10.2 + Hgeo + Hf = 3 x 10,2 + 30 м + 7,7 = 68,3 м

Теперь расскажем, как выбрать насосы для скважин по таблице и по диаграмме.

Выбор насоса по таблице

Определившись с требуемыми значениями расхода объемной подачи, выбираем насос по таблице 3.

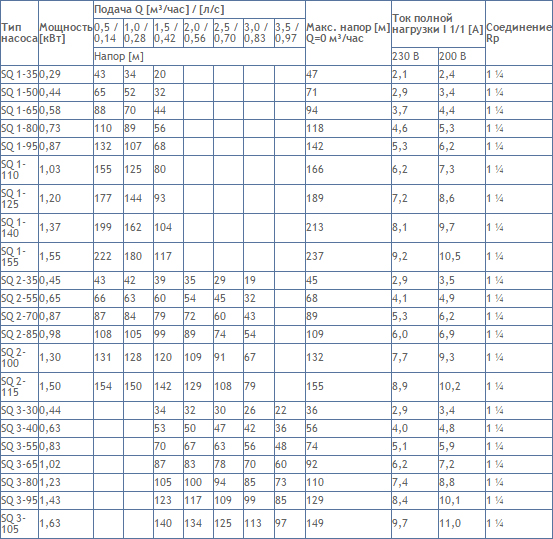

Тип насоса Мощность [кВт] Подача Q [м³/час] / [л/с] Макс. напор [м] Q=0 м³/час Ток полной нагрузки I 1/1 [А] Соединение Rp
0,5 / 0,14 1,0 / 0,28 1,5 / 0,42 2,0 / 0,56 2,5 / 0,70 3,0 / 0,83 3,5 / 0,97
Напор [м] 230 В 200 В
SQ 1-35 0,29 43 34 20 47 2,1 2,4 1 ¼
SQ 1-50 0,44 65 52 32 71 2,9 3,4 1 ¼
SQ 1-65 0,58 88 70 44 94 3,7 4,4 1 ¼
SQ 1-80 0,73 110 89 56 118 4,6 5,3 1 ¼
SQ 1-95 0,87 132 107 68 142 5,3 6,2 1 ¼
SQ 1-110 1,03 155 125 80 166 6,2 7,3 1 ¼
SQ 1-125 1,20 177 144 93 189 7,2 8,6 1 ¼
SQ 1-140 1,37 199 162 104 213 8,1 9,7 1 ¼
SQ 1-155 1,55 222 180 117 237 9,2 10,5 1 ¼
SQ 2-35 0,45 43 42 39 35 29 19 45 2,9 3,5 1 ¼
SQ 2-55 0,65 66 63 60 54 45 32 68 4,1 4,9 1 ¼
SQ 2-70 0,87 87 84 79 72 60 43 89 5,3 6,2 1 ¼
SQ 2-85 0,98 108 105 99 89 74 54 109 6,0 6,9 1 ¼
SQ 2-100 1,30 131 128 120 109 91 67 132 7,7 9,3 1 ¼
SQ 2-115 1,50 154 150 142 129 108 79 155 8,9 10,2 1 ¼
SQ 3-30 0,44 34 32 30 26 22 36 2,9 3,4 1 ¼
SQ 3-40 0,63 53 50 47 42 36 56 4,0 4,8 1 ¼
SQ 3-55 0,83 70 67 63 56 48 74 5,1 5,9 1 ¼
SQ 3-65 1,02 87 83 78 70 60 92 6,2 7,2 1 ¼
SQ 3-80 1,23 105 100 94 85 73 110 7,4 8,8 1 ¼
SQ 3-95 1,43 123 117 109 99 85 129 8,4 10,1 1 ¼
SQ 3-105 1,63 140 134 125 113 97 149 9,7 11,0 1 ¼

Таблица 3. Выбор насоса.

Исходные данные:

Объемная подача - 2,4 м³/ч, ближайшее большее табличное значение - 2,5 м³/ч

Напор - 68,3 м, ближайшее большее табличное значение - 78 м

В результате:

Какой насос лучше для скважины?

Насос SQ 3-65 (поскольку он обеспечивает наилучший КПД насоса для требуемого расхода и напора)

Требуемая входная мощность насоса 1,02 кВт

Ток полной нагрузки: I1/1 - 6,2 A при 230 В

I1/1 - 7,2 A при 200 В

Трубное соединение Rp 11/4

выбор мембранного напорного бака

Выбор насоса по диаграмме

Исходные данные:

Объемная подача - 2,4 м³/ч

Напор - 68,3 м

В результате:

Какой насос выбрать для скважины? Наилучшим образом удовлетворяет требованиям насос SQ 3. На приведенной ниже диаграмме проведите навправо горизонтальную линию от требуемого напора 68 м (1) до пересечения ее с вертикальной линией, соответствующей требуемой подаче (2). В этом примере точка пересечения (3) двух линий не находится ни на одной из кривых насоса, поэтому проведите вверх характеристику трубы. Точка пересечения кривой насоса и характеристики трубы (4) определяет размер насоса: SQ 3-65.

Выбор мембранного напорного бака

выбор насоса по диаграмме

Электронный блок управления насосами SQ обеспечивает плавный пуск. Мембранный напорный гидробак может быть введен в систему водоснабжения для подачи воды, находящейся под давлением в период времени, когда насос не работает. В период пуска давление системы падает до значения включения реле давления.

Это значение, называемое pmin, следует определить до выбора размера емкости мембранного напорного гидробака. рmin обозначает требуемое минимальное давление в наивысшей точке водозабора + напор и потери в арматуре на участке от мембранного напорного гидробака до наивысшей точки водозабора (C + B). Кроме того, необходимо определить объемную подачу при pmin. Она называется Qmax и определяется по рабочей характеристике для рассматриваемого типа насоса. Зная pmin и Qmax в приведенной ниже таблице, можно определить емкость мембранного напорного гидробака, подпор, значения давления включения и выключения для реле давления.

Примечание:

ppre - подпор мембранного напорного гидробака

pmin - требуемое минимальное давление

pcut-in - давление включения реле давления

pcut-out - давление выключения реле давления

Qmax - объемная подача при pmin

A - напор + потери на трение в трубе на участке от динамического уровня воды до мембранного напорного гидробака

B - напор + потери на трение в трубе на участке от мембранного напорного гидробака до верхней точки водозабора

C - минимальное давление в наивысшей точке

Убедитесь в том, что выбранный насос развивает давление, превышающее pcut-out + A.

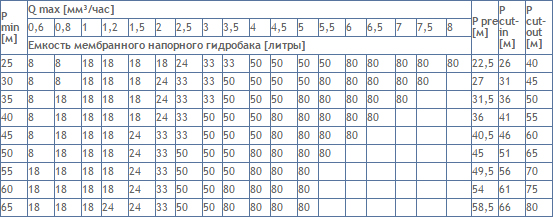

P min [м] Q max [мм³/час] P pre [м] P cut-in [м] P cut-out [м]
0,6 0,8 1 1,2 1,5 2 2,5 3 3,5 4 4,5 5 5,5 6 6,5 7 7,5 8
Емкость мембранного напорного гидробака [литры]
25 8 8 18 18 18 18 24 33 33 50 50 50 50 80 80 80 80 80 22,5 26 40
30 8 8 18 18 18 24 33 33 50 50 50 50 80 80 80 80 80 27 31 45
35 8 18 18 18 18 24 33 33 50 50 50 80 80 80 80 80 31,5 36 50
40 8 18 18 18 18 24 33 50 50 50 80 80 80 80 80 36 41 55
45 8 18 18 18 24 33 33 50 50 50 80 80 80 80 40,5 46 60
50 8 18 18 18 24 33 50 50 50 80 80 80 80 45 51 65
55 18 18 18 18 24 33 50 50 50 80 80 80 49,5 56 70
60 18 18 18 18 24 33 50 50 80 80 80 80 54 61 75
65 18 18 18 24 24 33 50 50 80 80 80 80 58,5 66 80

Таблица 4. Размеры мембранного напорного гидробака.

Размеры мембранного напорного гидробака, приведенные в таблице, соответствуют минимальным требованиям. Рекомендуется использовать емкость, большую на один размер. 1 м напора = 0,098 бар.

Исходные данные:

pmin - 45 м

Qmax - 2,5 м ³/час

В результате:

Минимальный размер емкости напорного гидробака - 33 литра

ppre - 40,5 м

pcut-in - 46 м

pcut-out - 60 м

Подбор кабеля

Ниже в таблице приведены значения максимальной длины кабеля для различных значений поперечного сечения выводов с учетом 4%-го падения напряжения. Если насос работает при большем падении напряжения, характеристики насоса ухудшаются. Насос может выйти из строя, когда напряжение падает ниже 190 В.

Выходная мощность двигателя [кВт] (Р2) I 1/1 [А] Максимальная длина [м]
1,5 мм² 2,5 мм² 4 мм² 6 мм²
0,7 5,2 69 115 185 277
1,15 8,4 43 71 114 171
1,68 11,2 32 54 86 129
1,85 12,0 30 50 80 120

Таблица 5. Максимальные длины кабелей.

Максимальная длина кабеля однофазного погружного насоса вычислена на основании формулы: L [м] = (U x ΔU)/(l x 2 x 100 x (PF x ρ / q)), где:

L - длина кабеля [м]

U - номинальное напряжение [В]

ΔU - падение напряжения [%]

I - номинальный ток двигателя [A]

ρ - удельное сопротивление 0,02 [Ом мм²/м]

PF - 1

q - поперечное сечение кабеля

Как видим, кроме выбора насоса для скважины, использование таблиц также упрощает подбор остального оборудования для систем водоснабжения. Для надежной и эффективной работы автономного водоснабжения тип скважины, оборудование для бурения скважин на воду и водоподъемное оборудование должны соответствовать поставленной задаче.
