Выбираем гидроаккумулятор

В системе автономного водоснабжения должен быть гидроаккумулятор, который выполняет сразу несколько важных функций: поддержка постоянного давления в водопроводе, снижение количества включений скважинного насоса, небольшой запас воды на случай отключения электропитания. Как подобрать оптимальную модель гидроаккумулятора именно для Вашей системы водоснабжения?

Объем гидроаккумулятора

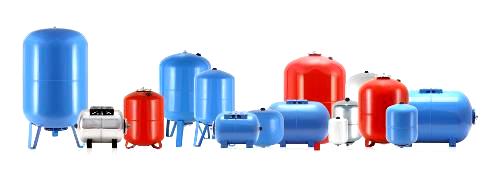

Не покупайте гидроаккумулятор, ориентируясь на то, что установили Ваши друзья или соседи по даче. Возможно, для Вас данная модель будет неэффективна. Объем гидроаккумулятора (как и всё остальное оборудование!) должен подбираться только на основе результатов гидравлического расчета. Количество моделей, представленных на рынке, достаточно велико.

Существует ли оптимальный объем гидравлического бака? Как мы уже сказали, только гидравлический расчет может точно указать на конкретную модель гидравлического оборудования, оптимально подходящую под Ваши условия. Но количество типовых объемов у различных моделей гидробаков не столь велико. То есть если по результатам расчета Вам требуется бак объемом 51, 5 л, то именно такой бак в продаже найти не удастся. Вам порекомендуют приобрести гидравлический бак объемом 60 л. Лишние литры объема не навредят, а даже позволят немного увеличить запас воды и снизить количество включений насоса.

Опыт инженеров, подбирающих и монтирующих водоподъемное оборудование, говорит нам следующее:

• в систему водоснабжения на трех потребителей при производительности скважинного насоса 2 м куб/ч можно установить гидроаккумулятор объемом 25 л.
• в систему с количеством потребителей 4-8 и производительностью насоса 3,0-3,5 м куб/ч оптимален гидробак объемом 60 л.
• если количество потребителей больше 10 и производительность насоса составляет 5 м куб/ч, то оптимальный объем бака будет 100 л.

Гидроаккумулятор увеличеного объема?

Большой объем бака снижает количество включений скважинного насоса, что положительно влияет на срок его службы. Однако чрезмерно увеличивать объем гидравлического бака не нужно, если нет частых отключений электричества, то есть Вы нет собираетесь брать воду из бака при неработающем насосе. Учитывайте также, что большой бак обойдется дороже и может не поместиться в предназначенное для него место в доме или в кессоне.

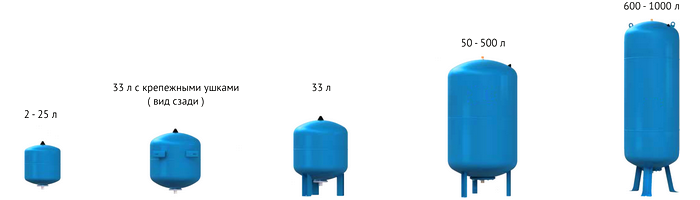

размеры гидроаккумуляторов

Можно ли увеличить объем гидроаккумулятора?

Неправильно проведенный гидравлический расчет, изменение параметров водо- или электроснабжения могут потребовать увеличения объема уже установленного гидравлического аккумулятора. Сделать это можно довольно просто — установив один или несколько гидробаков в дополнение к основному. Это возможно потому, что объемы всех стоящих в системе гидроаккумуляторов суммируются. То есть два бака объемом 50 л по эффективности приблизительно равны одному баку объемом 100 л.

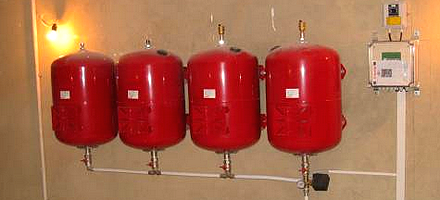

несколько гидробаков в одной системе водоснабжения

Оптимальное давление в гидроаккумуляторе

Давление воздуха в гидробаке при отсутствии воды — один из основных рабочих параметров. Данный параметр для каждого гидроаккумулятора свой и указан в его техническом паспорте. Допускается небольшие колебания от номинального значения, но значительное превышение или понижение давления следует избегать, так как снижается срок службы резинового баллона (мембраны). Для работы системы водоснабжения давления включения насоса должно как минимум на 0,5 бар выше рабочего давления воздуха в гидроаккумуляторе.

На номинальное давление может влиять этажность здания. Например, если гидроаккумулятор будет стоять в подвале двухэтажного здания, то минимальное давление в системе водоснабжения должно составлять 2 бар. 1 бар давления нужен для подъема воды на высоту 10 м, еще 1 бар — для создания необходимого напора воды в кране у потребителя. В нашем случае 10 м — эта средняя разница высот между подвалом и вторым этажом. С учетом давления 0,5 бар, создаваемого скважинным насосом, рабочее давление в гидроаккумуляторе должно быть равно 1,5 бар.

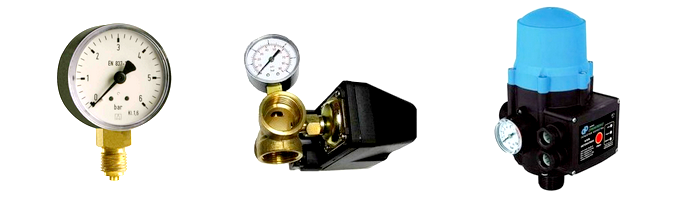

простой манометр и блоки автоматического управления

Значения давления включения и выключения скважинного насоса можно устанавливать программно в блоке автоматического управления. Датчиком служит реле давления. Правильно выставленные значения давления позволят уменьшить частоту включения насоса и поддерживать необходимый напор в системе водоснабжения. Эффективная работа гидроаккумулятора происходит в том случае, если разница между давлением включения и выключения насоса составляет от 1,5 до 4,5 бар.

Баллон или мембрана?

Гидроаккумуляторы делятся на два основных типа — мембранные и баллонные. Принцип действия обоих типов схож — упругая пленка из каучука расширяется или сжимается под действием давления со стороны воды и сжатого воздуха. Главное отличие в том, что в мембранном баке вода, поступающая из скважины, контактирует с металлическими стенками бака, что потенциально может вести к появлению коррозии. В баке с резиновым баллоном вода контактирует только с самим баллоном, не касаясь металлических стенок. Отсутствие условий для развития коррозии продлевает срок жизни баллонного гидроаккумулятора.

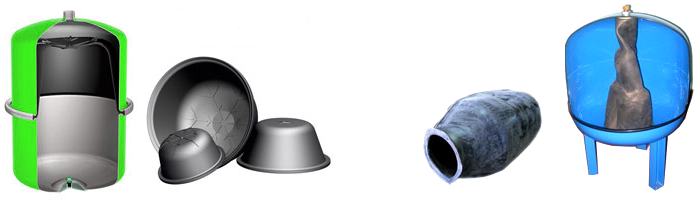

гидроаккумуляторы с мембраной и баллоном

Дополнительное удобство заключается в том, что баллон, в отличие от мембраны, является сменной деталью. Проведение замены не вызовет никаких трудностей — сделать это может даже неспециалист. В результате обслуживание гидроаккумулятора с баллоном обойдется дешевле. С учетом вышеперечисленных факторов практичности и надежности, баллонные гидроаккумуляторы являются оптимальным решением для индивидуального водоснабжения.

Немаловажный фактор при выборе гидроаккумулятора — стоимость запасных частей. Обращайте внимание на то, что некоторые производители могут неоправданно завышать цену на комплектующие. Например, резиновый баллон может стоить половину и даже больше от стоимости всего гидроаккумулятора.

Вертикальный или горизонтальный?

С точки зрения физических процессов, протекающих в гидроаккумуляторе, его вертикальная или горизонтальная ориентация не имеет значения. Выбирайте вертикальный или горизонтальный форм-фактор исходя из удобства размещения оборудования в доме или кессоне. По статистике для насосных станций чаще выбирают горизонтальные гидроаккумуляторы из-за простоты крепления. Для скважинных насосов — вертикальные, так как занимают меньше площади при установке в кессоне.

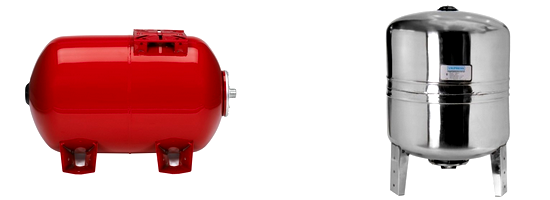

гидроаккумулятор горизонтальный и вертикальный

Различия дешевых и дорогих гидроаккумуляторов

Учитывая условия работы гидроаккумулятора — постоянное давление и контакт с водой, более дорогие модели обеспечивают не только повышенную герметичность и надежность всех узлов, но также экологичность.

• скважина бурится для получения питьевой воды. Поэтому резиновый баллон гидроаккумулятора должен быть изготовлен из качественного материала, который не станет причиной попадания в воду вредных веществ. Только если Вы планируете использовать воду исключительно в технических целях можно не уточнять из чего конкретно сделан баллон или мембрана.
• фланец на баллоне может быть изготовлен из нержавеющей стали, либо из более дешевого оцинкованного металла. Нержавейка не только прослужит гораздо дольше, но и не станет источником вредных для человека химических соединений.

Резиновый баллон и фланец являются легко заменяемыми элементами. Поэтому, если Вы сомневаетесь в достоверности информации о качестве материалов, использованных в гидроаккумуляторе, данные детали можно заменить самостоятельно.
