Насос «Малыш» востребован у загородных домовладельцев. Вибрационный метод доставки воды из источника прост и надежен. «Малыш» используется для организации водоснабжения из относительно неглубоких скважин и колодцев. Особенностью изделия является устойчивость к высокому уровню содержания песка в воде. Важным фактором, способствующим популярности, является низкая цена. Но при простоте конструкции «Малыш» обладает набором недостатков, проявляющихся в типичных поломках.
Принцип работы насоса «Малыш»
Погружные компактные насосные системы популярны, поскольку отличаются несложной конструкцией и низкой ценой. Технически несложный механизм тоже может сломаться при неправильной эксплуатации, отсутствии обслуживания, замены расходников. Чтобы понять причины и характер поломок «Малыша», познакомимся ближе с его конструкцией и принципом работы. Изделие запитывается от стандартной электрической сети 220 В и 50 Гц. Вибрационный метод прокачки воды означает, что деталь — в нашем случае это поршень — не вращается как ротор или шнек, а совершает возвратно-поступательные движения, при этом вода подается порциями. Для равномерной подачи поршень движется с большой частотой в результате перемагничивания сердечника.

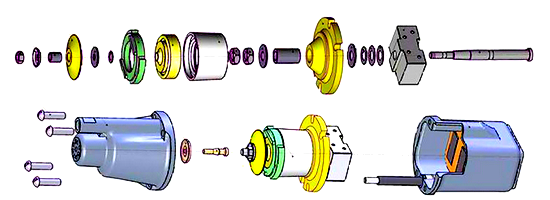

устройство вибрационного насоса
Сердечник притягивает шток якоря, который и управляет положением поршня. Обратное движение штока производится амортизатором. При частоте сети 50 Гц сердечник перемагничивается 100 раз в секунду, то есть поршень совершает 100 колебательных движений. При такой частоте подача множества небольших порций воды сливается в относительно равномерный поток. Но именно эта вибрация воздействует на скважину, и в некоторых случаях — негативно. Эта же постоянная вибрация может вывести из строя детали.
Что может сломаться в насосе «Малыш»?
Водоподающие насосы разрабатываются для условий, которые очень сильно нагружают все рабочие узлы и детали конструкции. Причиной плохой работы или полной остановки механизма могут быть следующие неполадки:
- поломка клапана;
- выход из строя силового магнита;
- перегорание обмотки;
- поломка тяги якоря.

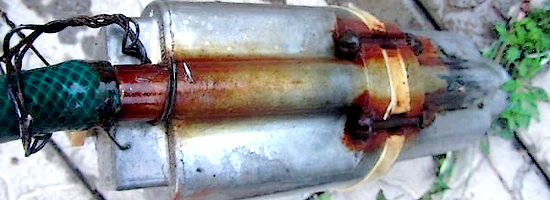

насос долго работал в скважине
При каждом цикле колебания, то есть при ходе поршня под давлением штока якоря, в камере создается давление. Вода — это практически несжимаемая жидкость. Конструкция клапана не позволяет воде возвращаться под давлением к источнику. Поэтому, порция воды, сжатая между поршнем и клапаном, ищет выход и уходит по трубе к потребителю. Затем шток якоря возвращается в исходное положение, цикл повторяется.
При ремонте погружного вибрационного насоса необходимо точно определить причину повреждения и знать тип системы. Если насосная система перестала качать воду, необходимо вызвать мастеров. Мастера проверят устройство, разберут его, чтобы узнать причину отказа механизма от работы. Повреждения могут быть фатальными: перегрев, всасывание крупных, твердых частиц, поэтому проводится полная диагностика, а затем уже ремонт колодезного насоса.
Как происходит ремонт насоса «Малыш»
Низкая цена насоса «Малыш» делает из сломанных элементов источник запасных частей для следующего такого же насоса. Пользователю часто дешевле и быстрее купить новый «Малыш», чем нести сломанный в ремонт. А при наличии двух сломанных насосов можно собрать один работающий.
Например, у одного насоса перегорела обмотка сердечника, а у второго оборвалась тяга. При простой конструкции насоса любой человек, имеющий даже небольшой опыт разборки и ремонта несложных механизмов, способен самостоятельно «перекинуть» исправные части с одного насоса в корпус другого.

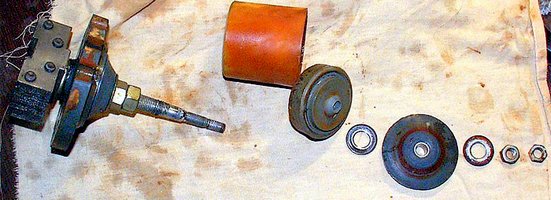

разборка насоса
Трудность может создать разборка блока перекачки воды. Две половинки данного узла скреплены четырьмя болтами. За время нахождения в воде детали крепежа окислились и «приросли» друг к другу. Если разобрать данный узел не получается, не прикладывайте чрезмерных усилий. Смочите керосином места контакта металлических деталей и подождите около 30 минут. В наиболее тяжелых случаях, если керосин не помогает отвинтить крепеж, болты придется срезать. Для удобства разборки насоса его корпус можно закрепить в держателе в вертикальном положении.
Сборка «нового» насоса из двух старых
Итак, разобрали оба насоса. По сути, у нас есть две работающие половинки от разных насосов. Проверяем механизм каждого насоса на наличие скопившихся загрязнений (в том числе загрязнений от сгоревшей обмотки), чистим детали. Проверяем, нет ли замыкания в элементах обмотки. Собираем из двух половинок разных насосов «новый» насос. В данном случае нам помогли простая конструкция изделия и унификация деталей.
При сборке следите за тем, чтобы отверстия для протока жидкости совпадали между собой и не оказались перекрытыми. В противном случае придется снова все разбирать. Сохраните слой эпоксидной смолы на обмотке катушки неповрежденным, иначе в присутствии воды произойдет замыкание. После ремонта вибрационного насоса проводят тестовый запуск, чтобы убедиться в правильности действий. Если причина была определена точно, механизм будет работать бесперебойно.
