Делаем шнековый бур своими силами

Все, кто владеет загородным участком, обязательно сталкивался с ситуацией, когда для проведения земляных работ вместо лопаты удобнее было бы использовать бур. Но компактная буровая установка типа мотобура есть не у всех. Тем более, услуги бура требуются редко, чтобы тратить деньги на приобретение дорогой техники, которая потом будет простаивать. Выход из ситуации есть и он потребует не очень больших физических и финансовых затрат - изготовим компактный шнековый бур самостоятельно.

Итак, для чего может понадобится бур и что не сможет сделать лопата?

Вот несколько ситуаций, с которыми наверняка сталкивались каждый домовладелец. Необходимо сделать сравнительно узкие и глубокие отверстия в земле под:

• сваи фундамента
• столбы ограды
• посадки деревьев и кустарников
• внесение удобрений
• взятие проб грунта
• проверку на грунтовые воды
• … и многое другое

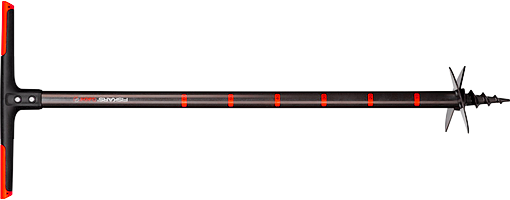

заводской ручной шнековый бур

Как видим, ручной бур — вещь нужная. В строительных магазинах такие изделия стоят в районе 1000-2000 р. Возможно, цена не покажется большой, но часто эта дешевизна является следствием некачественного изготовления. Конечно, есть модели, которые надежнее и дороже, но мы хотим оптимизировать затраты с учетом того, что бур нужен нам довольно редко.

Делаем шнековый бур самостоятельно

Подсчитав все затраты и будущие задачи, решаем делать шнековый бур самостоятельно. Тем более, что для этого не нужно каких-то специальных знаний и дорогих материалов. Но для начала в качестве тренировки изготовим так называемый садовый бур — упрощенный вариант без шнековой плоской спирали.

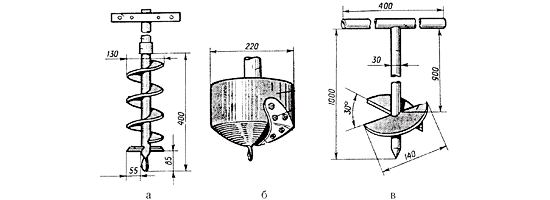

варианты самодельного ручного шнекового бура

Вот что нам понадобится для изготовления простого садового бура:

• металлическая труба диаметром 2,5 см, длина 50 см
• металлическая труба диаметром 2 см, длина 150 см
• металлическая пластина размером 0,5х5х20 см
• сварочная установка
• шлифовальная машина для резки (болгарка)
• диск для резки камня (можно использованный)

Длинная труба будет «телом» бура, короткая — его ручкой. Из металлической пластины изготовим буровую головку.

Процесс изготовления садового бура

Изготовление бура происходит в определенной последовательности. Для начала найдите профессионального сварщика. Прочные места сварки частей бура гарантируют, что изделие не сломается при высоких нагрузках в плотных, глинистых слоях грунта.

Из заготовленной металлической пластины вырежете фрагмент размером 2х10 см. Фрагмент будет играть роль буровой головки. Приварите его к торцу трубы длинной 150 см. Чтобы буровая головка держалась прочно, конец трубы рекомендуем сплющить перед сваркой. С помощью «болгарки» обтачиваем приваренную пластину, сделав ее заостренной и конусообразной.

Вырезаем из металлической пластины две детали размером 3х8 см — это будут режущие кромки. Они нужны для начального врезания в поверхность земли. Кромки привариваются выше буровой головки. Вырезаем опоры нужного размера для крепления ножей. Ножи следует крепить под углом около 15 градусов к горизонтали. Данный угол оптимален для эффективного погружения шнекового бура в грунт.

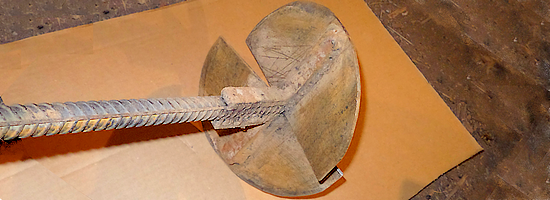

самодельный шнековый бур

Диск от «болгарки», предназначенный для резки камня, разделите на две половинки, в каждой сделайте по 2 отверстия для крепления на опорных элементах на стержне. Крепление осуществляется с использованием стальных болтов, гаек и шайб. Проследите, чтобы головки болтов смотрели вниз, это снизит сопротивление и облегчит бурение. Выступающие в верхней части ножей резьбовые концы болтов с гайками закройте пластиковыми кембриками. Для кембриков можно использовать поливинилхлоридную трубку. Это защитит резьбу и уменьшит налипание грунта. После закрепления, половинки диска должны образовывать друг к другу угол 30 градусов. Части диска, расположенные ближе к земле, необходимо заострить по кромке.

Вариант изготовления режущей части бура — опоры для крепления режущих инструментов моожно изготовить из разных подручных материалов. Например, из старой автомобильной рессоры, а ножи — из половинок дискового ножа циркулярной пилы. Удобно, чри использовании ножа от циркулярки не придется затачивать режущие кромки.

Последний этап — к верхней части готового бура перпендикулярно к основной трубе привариваем короткую трубу-ручку, к которой будем прикладывать усилия в процессе бурения. На стойке бура яркой краской можно нанести мерные риски, что позволит быстро и точно определять глубину пробуренного отверстия.

Что может наш новый самодельный бур?

Описанная выше технология создания шнекового бура позволяет изготовить оборудование, с помощью которого производятся выработки глубиной до 1,5 м. Ширина отверстия зависит от размеров режущих элементов. Время бурения в среднем занимает 15-20 минут. Усилия, прикладываемые человеком в процессе бурения, значительные. Для защиты рук рекомендуем надеть на ручки бура фрагменты мягкого резинового шланга.

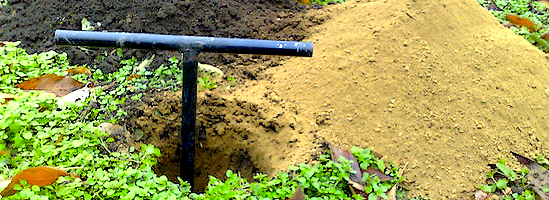

бурение глубиной до 1,5 м
