Из чего состоит система автоматического управления?
Купить готовое или собрать самому?
Бесперебойное автономное водоснабжение загородного дома практически всегда основано на артезианской скважине. Оборудование, использованное для подъема воды с большой глубины, относится к высокотехнологичному сегменту. Учитывая сложность управления системой автономного водоснабжения, для того, чтобы обеспечить стабильность поступления воды к каждой точке водоразбора, необходимо использовать систему автоматического управления.
Наиболее известна система автоматического поддержания давления в водопроводе частного дома. В ней участвуют скважинный насос, реле давления, гидроаккумулятор. Если бы насос качал воду напрямую из скважины в душ или кран на кухне, были бы постоянные скачки давления, а все сантехническое оборудование в скором времени вышло бы из строя из-за гидроударов, создаваемых насосом. Частое включение насоса также негативно сказалось бы на сроке его службы.
Широкий ассортимент управляющих блоков, реле и датчиков для подобных задач сегодня массово производится промышленностью. Вы можете приобрести готовый комплект автоматики. А можете подобрать его поштучно. Это позволяет избежать стандартных решений и собрать более эффективную систему автоматического управления, настроив ее конкретно под Вашу скважину.
Из чего состоит система автоматического управления?
- Коллектор распределяет воды по водоразборным точкам в доме и на участке.
- Реле давления отслеживает заданные верхний и нижний предел заданного диапазона давления в гидроаккумуляторе, на основании чего включает или выключает насос. Купленное реле может иметь заводские настройки, которые нужно обязательно сверить с требованиями Вашей системы водоснабжения.
- Плавный пуск защищает систему водоснабжения от гидроудара, продлевает ресурс насоса.

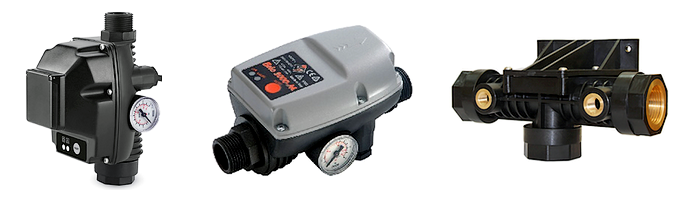

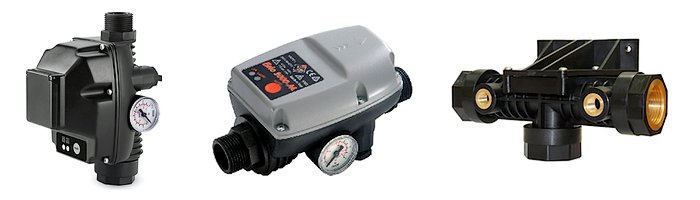

датчик сухого хода, обратный клапан, коллектор
- Манометр информирует об уровне давления в гидроаккумуляторе. Очень важен для выяснения причин неполадок.
- Датчик сухого хода выключит насос при падении уровня воды в скважине, а также в любом другом случае, если вода перестанет поступать в насос. Это защитит дорогое оборудование от поломки и от не менее дорогих работ по его ремонту или замене.
- Оборудование для защиты насоса от различных негативных событий в электросети (скачки напряжения и т. д.)
Купить готовое или собрать самому?
Как видим, в принципе нет ничего сложного в покупке и установке нескольких отдельных блоков для автоматического управления водоснабжением и для защиты оборудования. Что же предпочесть — готовое заводское или собрать все самому?
Взвесим «плюсы» и «минусы» в каждом случае:
- Готовый универсальный блок настроен на конкретный тип оборудования. Если у Вас установлено именно оно, то ничего настраивать не придется.
- Не нужно искать в магазинах, собирать и настраивать отдельные узлы и блоки для системы автоматического управления.

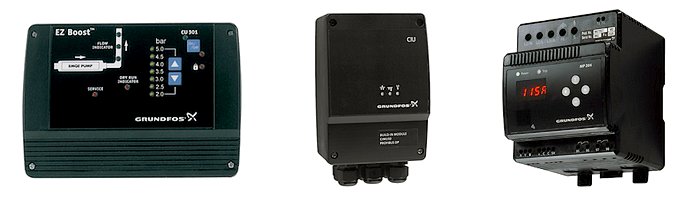

автоматические блоки управления насосом
- Вы получаете заводскую гарантию на купленное изделие.
- Цена универсального блока выше, чем альтернативного варианта, собранного из отдельных узлов.
- При выходе из строя какой-либо одной функции, универсальный блок управления придется везти в сервис целиком.
- Поштучный подбор отдельных узлов и блоков позволяет найти оптимальные модели с характеристиками, которые подходят конкретно для Вашего случая.
- При поломке одного узла в собранной системе меняется только вышедший из строя узел. Система управления продолжает работать.
- При появлении более совершенной модели того или иного узла замена также происходит быстро, при этом система автоматического управления отключается только на короткое время замены.
Варианты систем автоматического управления
Насос для автономного водоснабжения всегда должен снабжаться системой управления. Это обеспечит не только стабильное поступление воды и Ваше комфортное проживание, но и защитит водоподъемное оборудование от чрезмерного износа и поломок.

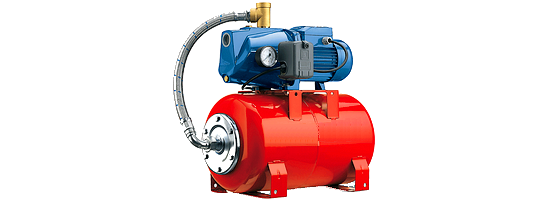

насосная станция с системой автоматического управления
- Хорошим примером выступают насосные станции, где вся система водоснабжения и все составляющие автоматического управления смонтированы в одном блоке — двигатель, насос, небольшой гидроаккумулятор, датчик давления, манометр, блок управления насосом. Технически данная система не очень сложная, так как насосная станция представляет собой поверхностный насос для подачи воды из неглубоких скважин и колодцев. Однако для решения своей типовой задач — летнее водоснабжение небольшого дома или бани, данный вариант вполне подходит.

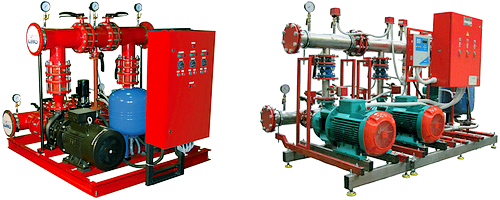

промышленные системы управления водоснабжением
- При организации водоснабжения из скважины существует этап обустройства. Все оборудование может размещаться либо в кессоне, либо в доме. Так как речь идет о бесперебойном круглогодичном водоснабжении большого дома, элементы системы также имеют большие габариты и требуют больше места для установки. В основном, конечно, полезную площадь занимает гидроаккумулятор, имеющий объем от 100 л до нескольких сот литров. Вариант с кессоном и без кессона имеют свои преимущества и выбираются в соответствии с требованиями заказчика и объективной ситуацией на участке. Например, при высоком уровне грунтовых вод кессон монтировать очень сложно и рекомендуется часть водоподъемной системы устанавливать в доме.
Условия размещения автоматики
Выбирая вариант обустройства скважины, учитывайте, что:
- Насосную станцию размещайте как можно ближе к скважине или колодцу. Это облегчит подъем воды.
- Насосная станция при работе довольно сильно шумит. Установите ее в отдельном техническом помещении, подвале и т.д. Если предполагается зимнее водоснабжение, помещение и подвал должны быть теплыми.
- Автоматика должна размещаться как минимум в непромерзающем помещении, то есть температура должна быть выше 0 С в самые суровые морозы.
- При сомнениях в обеспечении положительного температурного режима на месте размещения автоматики и водоподъемного оборудования, следует дополнительно утеплить кессон, построить над скважиной отапливаемый павильон и т.д.
- Доступ к автоматике и остальному водоподъемному оборудованию должен быть свободным в любое время суток и сезон года.
Вариантов обустройства скважин достаточно много. Вы можете не только подобрать блоки и узлы для автоматического управления системой автономного водоснабжения самостоятельно, но также выбрать лучшее место для ее размещения.
