Пример работ по обустройству скважин д. Горки-8, Озёрский район

• источник - артезианская скважина
• глубина скважины - 102 м
• динамический уровень - 69 м
• глубина опускания насоса - 79 м
• водопотребление - до 3 м³/час

Подвести артезианскую воду из скважины к двум потребителям на участке. Сохранить существующую систему водоснабжения из колодца.

Владелец загородного дома пробурил скважину на известняк на краю участка. Высокий уровень водоотдачи 3 м3/час справился бы со всеми бытовыми задачами, но заказчик попросил сохранить старую систему водоснабжения из колодца в качестве резервной и объединить ее с новой системой. Для обустройства заказчик выбрал стальной утепленной кессон с удлиненной горловиной. По завершению строительных работ он планирует поднять и выровнять почву на участке. Горловина кессона высотой 70 см позволит люку остаться на поверхности.

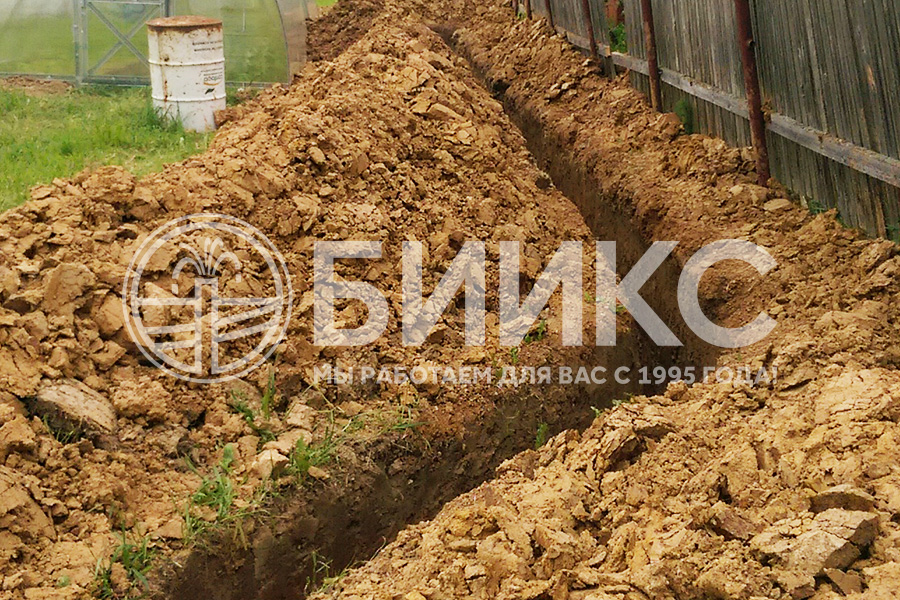

На глубину непромерзания выкопан котлован под монтаж кессона и траншея под водоподающую трубу. Из-за особенностей расположения строений, нуждающихся в воде, траншею пришлось тянуть вдоль забора на расстояние 35 м. Грунт на участке глинистый, сухой, грунтовых вод не встретили, стенки не осыпались и хорошо держали профиль.

Кессон опустили в котлован и герметично приварили к обсадной трубе диаметром 133 мм. Корпус кессона обработан антикоррозийным составом, стенки изнутри утеплены слоем пенопласта. Устье скважины загерметизировали металлическим оголовком.

Высокопроизводительный центробежный насос Grundfos SQ 3-105 опустили в эксплуатационную колонну на глубину 79 м. Максимальный напор у данного насоса составляет 145 м, что позволит ему без проблем поднять воду на поверхность и подать ее по длинным горизонтальным трубам к точкам водоразбора без падения давления. Скважинные насосы серии SQ кроме высокой производительности и надежности имеют систему плавного пуска, встроенную защиту от скачков напряжения, перегрузки, перегрева, «сухого» хода.

Вода от насоса поступает наверх по трубе ПНД 40, насос от падения страхуется тросом диаметром 5 мм из нержавеющей стали. От скважины в дом по дну траншеи проложены две трубы ПНД 32 к потребителям. Электрический кабель для питания насоса проложен вместе с трубами и заключен в еще одну трубу ПНД 32, которая используется в качестве защитного кожуха. Участок кабеля, постоянно находящийся в воде внутри скважины, имеет оболочку из безвредного пищевого пластика.

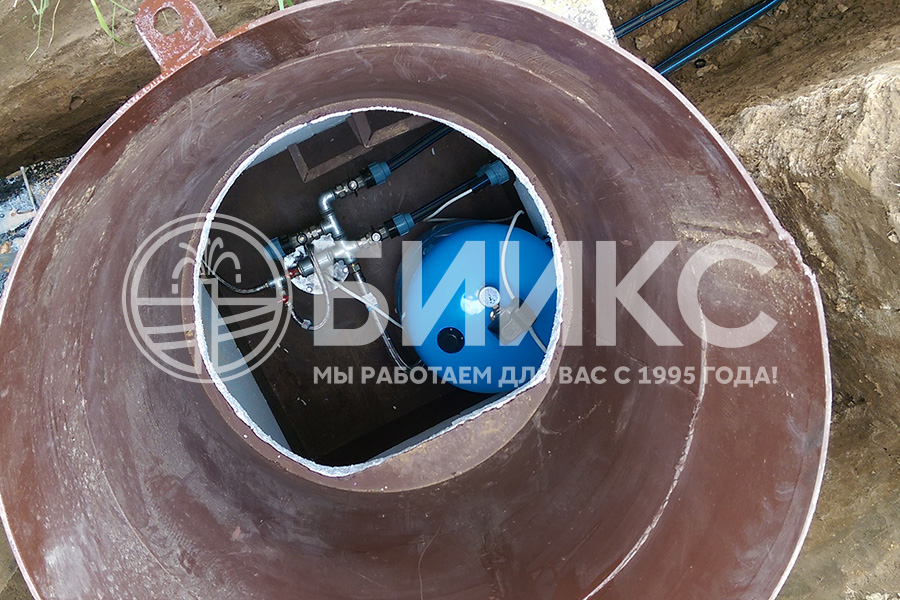

К распределительной гребенке, расположенной на оголовке, был подключен мембранный бак Belamos объемом 100 л, имеющий реле давления PS-02C и манометр. Сделан поливочный кран. Гребенка имеет три выхода, к двум из которых подключены водопроводные трубы, один выход заглушен в качестве резервного. Отверстие в стенке кессона напротив неиспользованного выхода также заглушено. В дом водоподводящая труба была заведена через подвал сквозь отверстие, пробитое в фундаменте. Вышедшие из траншеи на поверхность последние метры трубы укрыли теплоизоляцией термофлекс. Как и просил заказчик, старую систему водоснабжения на базе бетонного колодца включили в новую систему, врезав трубу от колодезного насоса в одну из труб, идущих из скважины.
