Основное назначение центробежного насоса — перекачка различных жидкостей. Перекачка происходит с помощью создания центробежной силы. Изделие относится к самовсасывающему типу. Конструкция позволяет насосу работать не только на поверхности в обычных условиях, но также на большой глубине. При всей простоте технического решения можно выделить несколько разновидностей центробежных насосов.
Типы центробежных насосов
Одноступенчатый
Простейший вариант, горизонтальное и вертикальное исполнение.
Многоступенчатый
Производительность выше, чем у одноступенчатого. Несколько рабочих колес за единицу времени перекачают больший объем жидкости.
Полупогружной
Только вертикальное исполнение, нижняя часть корпуса размещается в жидкости.
Погружной
Полностью герметичный корпус, может работать полностью погруженным в различные жидкие среды.
Двухсторонний
Отличие модели в том, что нагнетающий и всасывающий элементы размещены на одной оси.
Повышенная герметичность
Насос предназначен для работы в химически агрессивных жидких средах.
Основные узлы центробежного насоса
Общая схема устройства у всех центробежных насосов схожа — это корпус и рабочее колесо с лопастями. При вращении с определенной скоростью лопасти создают центробежный эффект, повышается давление и в результате жидкость перемещается от входного отверстия к выходному клапану.

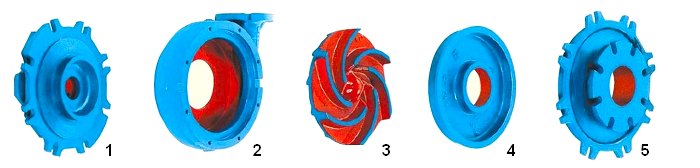

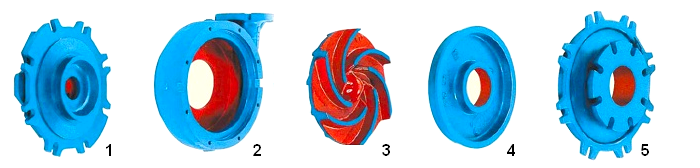

- 1. Крышка коробки сальника
- 2. Корпус
- 3. Рабочее колесо
- 4. Футеровочная плита
- 5. Крышка
Дополнительные узлы центробежного насоса
В зависимости от конструкции насоса и типа перекачиваемой жидкости базовый вариант центробежного насоса может быть дополнен различными устройствами.
Обратный клапан на входе
Защищает корпус от залива при активации системы.
Сетка на входе
Выполняет роль механического грубого фильтра, защищает механизм насоса от твердых частиц.
Запорная задвижка
Перекрывает поток жидкости на вход насоса.
Предохранительный клапан
Защищает систему от гидравлического удара.
Вакуумметр
Ставится между задвижкой и насосом, измеряет разряжение воздуха. При наличии в системе избытка воздуха, его следует удалять. Для стравливания излишков воздуха предназначен кран, размещенный на трубопроводе.
Манометр
Измеряет давление, создаваемое насосом. Устанавливается на напорном патрубке.
Как работает центробежный насос?
Задача центробежного насоса — создать напор жидкости для ее перемещения по трубопроводу. Давление в жидкой среде появляется за счет центробежного эффекта от вращения рабочего колеса с лопастями. Лопасти отбрасывают жидкость, сообщая ей кинетическую энергию. Конфигурация внутреннего объема такова, что появляющийся напор направляет жидкость к выходу из насоса.

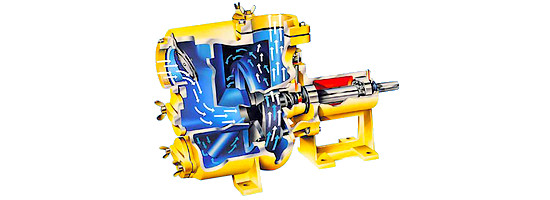

схема работы центробежного насоса
Колесо с лопастями закреплено соосно на рабочем валу. С помощью магнитной муфты вал соединен с электрическим двигателем. Жидкость попадает внутрь насоса через всасывающий патрубок. В некоторых моделях несколько рабочих колес, что существенно увеличивает их производительность. Способ универсальный, подходит для перекачки не только воды, но и других жидкостей. Главное условие — для эффективной перекачки рабочий объем насоса должен быть полностью заполнен жидкостью. В противном случае происходит работа вхолостую и жидкая среда не перемещается.
Достоинства метода центробежной перекачки
Центробежные насосы компактны, что позволяет разместить их в небольшом объеме. Компактность подразумевает небольшой вес, что бывает очень важно в некоторых отраслях и отдельных изделиях. Простая конструкция делает насос надежным, способным проработать длительное время, и напрямую определяет низкую цену изделия.

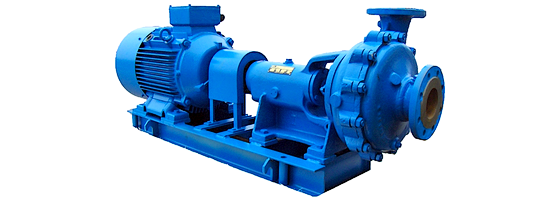

горизонтальный одноступенчатый консольный насос
Среди достоинств следует упомянуть несложный монтаж. Вода из центробежного насоса подается в систему водоснабжения плавно, без гидроударов. Скорость вращения рабочего колеса легко регулируется. Существуют модели, способные перекачивать агрессивные жидкости и жидкости с большим количеством примесей.
Промышленное использование центробежных насосов
Насосы используются так широко в промышленности и других областях, что труднее назвать отрасли, в которых они не используются. Конечно, в основном высокая производительность, надежность и компактность центробежных устройств особенно востребована в нефтяной, химической и им аналогичных отраслях. Везде, где надо постоянно и быстро перемещать большие объемы жидких сред. Кроме обычной такие насосы с успехом перекачивают кислоты, тяжелые и густые фракции на нефтеперерабатывающих заводах.

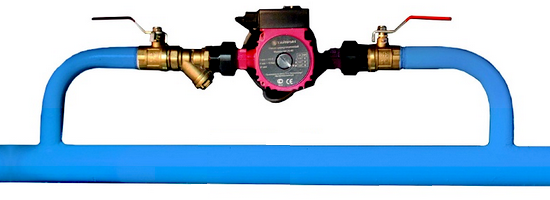

центробежный насос в системе отопления
Способны длительное время работать в системах в высоким давлением и температурой. Например, создают в отопительном контуре постоянную циркуляцию теплоносителя. Высокая стойкость центробежных насосов к уровню загрязнения делает их незаменимыми при прокачке заилившихся скважин, других источников воды с высоким уровнем загрязнения твердыми частицами, при осушении затопленных помещений и т.д.
Эксплуатация центробежного насоса
Несмотря на высокую устойчивость к высокой концентрации загрязнений в жидкости, при использовании центробежных насосов необходимо соблюдать некоторые правила:
- комплектуйте насос измерительной и контрольной аппаратурой, которая сообщит о состоянии оборудования
- на входе должен стоять сетка для защиты лопастей рабочего колеса от крупных твердых фрагментов
- для оптимального режима работы производительность насоса должна соответствовать объему перекачиваемой жидкости, в том числе в пиковые моменты повышенных нагрузок
- материалы деталей насоса должны соответствовать типу перекачиваемой жидкости, особенно это важно при выборе типа уплотнителей
- электродвигатель насоса необходимо защитить от возможных проблем электроснабжения дополнительным оборудованием
- автоматический выключатель необходим для отключения насоса при заклинивании двигателя или рабочего колеса
