Пример работ по обустройству скважин д. Сходня, Химкинский район

• источник - артезианская скважина
• глубина скважины - 80 м
• динамический уровень - 44 м
• глубина опускания насоса - 54 м
• водопотребление - до 2 м³/час

Обустроить артезианскую скважину c использованием утепленного стального кессона.

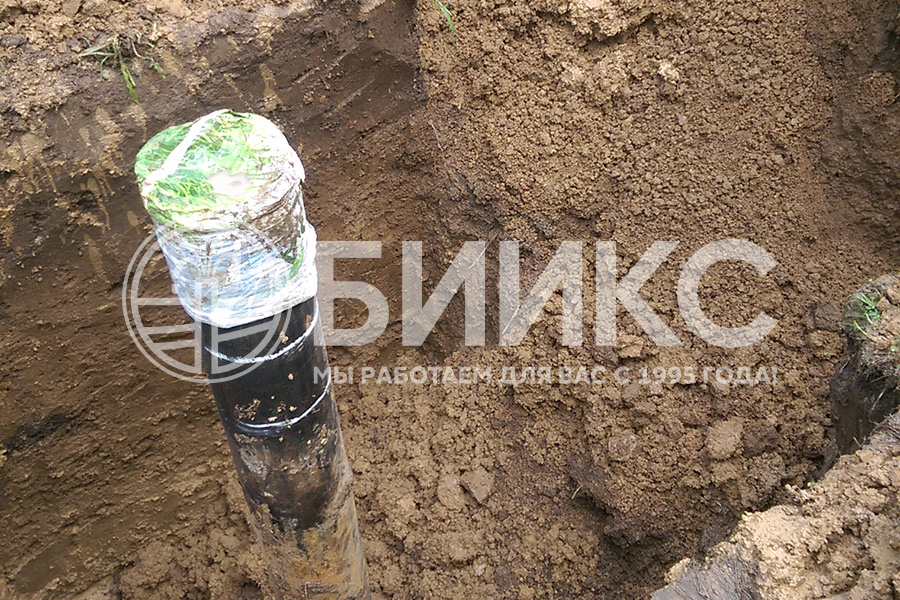

Владелец загородного дома решил обустроить артезианскую скважину, использовав наиболее надежный вариант, в основе которого стальной утепленный кессон. Для монтажа кессона вокруг верхней части обсадной трубы выкопали котлован до глубины непромерзания. Стальной кессон был опущен в котлован и герметично приварен к обсадной трубе диаметром 133 мм. На трубе установлен оголовок, герметизатор устья скважины. Оголовок — это прочное металлическое изделие типа крышки, к которому крепятся различные коммуникации: водопроводная труба ПНД 40, по которой артезианская вода поднимается от насоса Pedrollo 4SR 2m/20; электрический кабель для питания насоса; нержавеющий стальной страховочный трос, который удержит насос в случае его падения в скважину. На самом оголовке установлена распределяющая гребенка, имеющая дополнительный отвод к поливочному крану.

В кессоне смонтировали гидроаккумулятор Belamos объемом 100 л, а также другое оборудование, необходимое для регулирования подачи воды: реле давления FYG 22, манометр, пульт управления насосом Pedrollo QEM 150. Пульт управления кроме своей основной задачи — включение-выключение — защищает насос от скачков напряжения, короткого замыкания и перегрева. Корпус пульта изготовлен из самогасящегося пластика, что увеличивает уровень безопасности. В качестве дополнительной защиты водоподъемного оборудования от низких температур внутренние стенки кессона закрыты листами пенопласта.

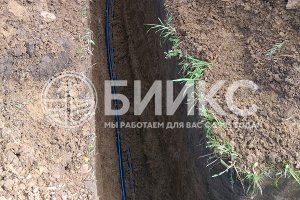

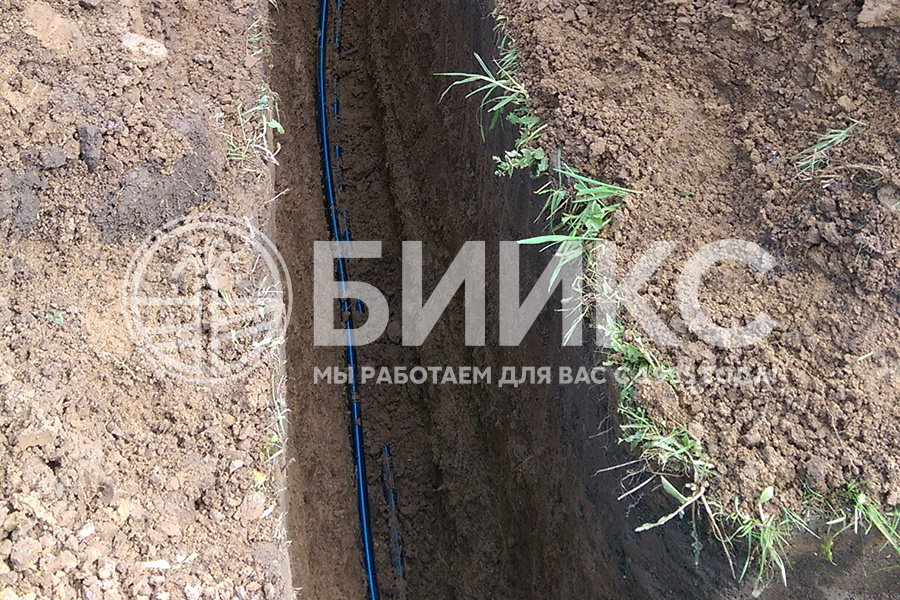

Скважина разместилась на расстоянии 15 м от жилого строения. От котлована к дому прокопали траншею, также на глубине непромерзания 1,8 м. Плотная глинистая почва без грунтовых вод практически не осыпалась при земляных работах, хорошо держала профиль траншеи. По дну траншеи проложены две трубы ПНД 32: одна для подачи воды в дом, другая служит защитным кожухом для электрического кабеля, к которому подключен насос. Труба с водой заходит в жилое помещение через холодный подвал. Для предотвращения промерзания и образования льда заключительный участок трубы длиной 3 м был защищен подогревающим кабелем и слоем теплоизоляции термофлекс.

Электрический кабель, по которому энергия подводится к скважинному насосу, состоит из двух частей. Участок обычного силового кабеля ПВС от электрического щитка в доме до динамического уровня воды в скважине — около 70 м, и небольшой участок погружного кабеля, внешняя изоляция которого абсолютно безвредна для человека и может постоянно находится в воде в скважине, от динамического уровня вниз до насоса.
