Обсадные трубы для скважин водоснабжения. Конструкция скважины
Выбор диаметра обсадной трубы зависит от требуемого количества воды и определяется габаритами скважинного насоса (более мощный насос имеет больший диаметр).
Для отдельного коттеджа достаточно производительности скважины от 1 до 3 куб.м. воды в час, что соответствует расходу воды из 6-ти одновременно открытых точек водоразбора. В этом случае достаточно начального диаметра бурения и применения обсадных туб диаметром 114 - 133 мм.
Для большого коттеджа с большим количеством санузлов, отдельным домом для прислуги этого может не хватить. В этом случае рекомендуется бурить скважину большим диаметром и под обсадную трубу 159 мм. Под такую скважину необходим более мощный насос с большими габаритными размерами.
Конструкция скважины
Конструкция скважины зависит от особенностей геологической обстановки в точке бурения и определяется комбинацией обсадных труб различных диаметров и типов.
Если заявлено, что диаметр обсадной трубы 133 мм., то это означает, что труба диаметром 133 мм. идет до водоносного известнякового слоя (см. Рис1-1).
 |
 |
 |

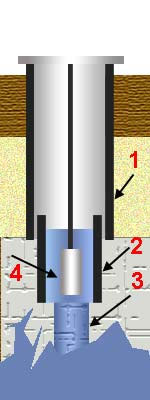

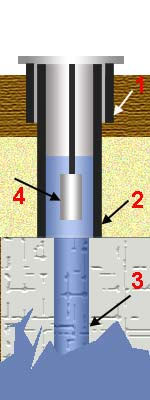

| Рис 1. Конструкция скважины с одинарной обсадкой | Рис 2. Конструкция скважины с двойной обсадкой | Рис 3. Конструкция скважины с кондуктором |
Далее, в известняке бурится водоносный открытый ствол (см. Рис1-2), обычно до 10 м. и диаметром 98 мм. В половине случаев этого достаточно для функционирования скважины.
Иногда возникает необходимость дополнительной, второй обсадки скважины трубой меньшего диаметра. Следующий размер обсадной трубы за трубой диаметром 133 мм. (см. Рис2-1) идет труба диаметром 114 мм (см. Рис2-2).
При сложной геологии возникает необходимость третьей обсадки, уже диаметром 89мм. Но такие случаи – редкость.
Например:
- скважина диаметром 133 мм. с переходом на диаметр 114 мм., рассчитана на производительность до 3 куб.м. воды в час и скважинный насос 3 дюйма;
- скважина диаметром 159 мм с переходом на диаметр 133 мм., рассчитана на производительность до 5 куб.м. воды в час и диаметр насоса 4 дюйма.
Таким образом, в половине случаев скважину характеризует один диаметр обсадной трубы, а в половине – два диаметра: первой и второй обсадки.
По геологии встречаются случаи, когда необходимо ставить кондуктор на обсадную трубу скважины (cм. Рис3-1). Но в этом случае под диаметром скважины понимается диаметр обсадной трубы, которая садится на известняк (cм. Рис3-2), а в паспорте скважины говорится, что у скважины есть кондуктор определенного диаметра.
От диаметра скважины зависит возможность применения скважинного насоса той или иной мощности и, соответственно, производительность скважины.
